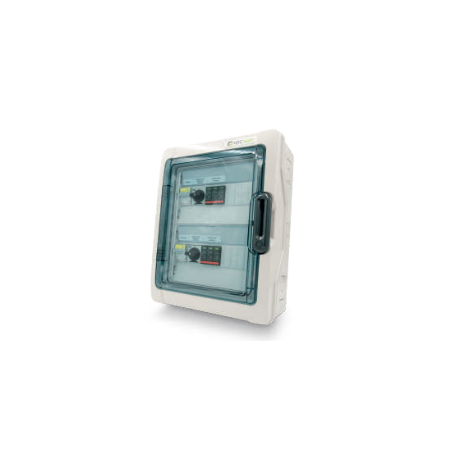

Cuadro de campo DC fotovoltaico 8 strings IP66 QCM-511706.1
QCM-511706.1 cuadro de campo fotovoltaico — cuadro combinador y de protección para varios strings. Antes de comprar, compruebe la referencia completa, los valores nominales y la compatibilidad del sistema.
El QCM-511706.1 es un cuadro de campo fotovoltaico para agrupar y proteger varias cadenas DC en instalaciones de tamaño medio o grande. La configuración comercial lo identifica como variante de 8 strings con envolvente IP66; el código completo debe verificarse siempre con el esquema del proyecto.
QCM-511706.1 cuadro de campo fotovoltaico: función y campo de aplicación
La función del cuadro es ordenar las entradas del generador y conducirlas hacia el inversor mediante dispositivos de corte y protección adecuados. Esto mejora la trazabilidad de los circuitos y facilita mantenimiento y diagnóstico. Corrientes, fusibles y descargadores deben dimensionarse para los módulos y strings reales.
La ficha de catálogo indica unas dimensiones de 30 × 61 × 82 cm y 5 kg de peso. Antes de reservar el espacio, confirme la orientación de las medidas y la composición interna, ya que versiones de la misma familia pueden variar en número de entradas, secciones y accesorios.
Datos técnicos y comprobaciones de QCM-511706.1 cuadro de campo fotovoltaico
| Producto | QCM-511706.1 cuadro de campo fotovoltaico |
| Tipo de producto | cuadro combinador y de protección para varios strings |
| Valores principales | variante indicada de 8 strings, envolvente IP66 |
| Dimensiones | 30 × 61 × 82 cm según catálogo |
| Peso | 5 kg según catálogo |
| Instalación | Electricista o instalador FV cualificado |
Compatibilidad, diseño e instalación
Compare la referencia QCM-511706.1 con el esquema unifilar, número de strings, Voc máxima, Isc, corriente de salida, nivel de protección contra sobretensiones y tensión del inversor. Revise también tipo y sección de cables, puesta a tierra y posibilidad de seccionamiento seguro.
La instalación debe hacerse sin tensión, con identificación permanente de cada entrada y respeto de los pares de apriete. Tras el cableado se comprueban polaridad, aislamiento, continuidad de tierra y coordinación de protecciones. Para cualquier discrepancia debe prevalecer la documentación específica suministrada con la unidad.
Preguntas frecuentes
¿Cómo se confirma que es la variante correcta?
Compare la denominación completa QCM-511706.1 cuadro de campo fotovoltaico, la placa de características, los valores eléctricos, las conexiones y las dimensiones con el proyecto o con el componente sustituido. El aspecto y la marca por sí solos no garantizan la compatibilidad.
¿Qué hay que revisar antes de pedirlo?
Confirme el código completo, la variante de 8 strings, el esquema interno, los límites eléctricos, IP66, dimensiones y accesorios incluidos. Si otra documentación menciona un número distinto de strings, detenga la compra y pida a MR WATT que valide la placa y el plano.
¿Quién debe instalar el producto?
QCM-511706.1 cuadro de campo fotovoltaico debe ser instalado o integrado por personal cualificado, siguiendo la documentación del fabricante y la normativa aplicable en el lugar. Antes de la puesta en servicio se deben revisar cableado, polaridad, protecciones, pares de apriete y configuración.
¿Se puede utilizar en el exterior?
IP66 ofrece una protección elevada de la envolvente, pero no elimina los requisitos de instalación. Entradas de cable, juntas, orientación, radiación solar, condensación, temperatura y atmósfera del emplazamiento deben respetar las instrucciones del fabricante.
¿Qué debe comprobarse al recibirlo?
Compruebe embalaje, referencia, accesorios y estado de QCM-511706.1 cuadro de campo fotovoltaico. No conecte equipos con envolventes o conectores dañados. Conserve el manual y los datos de la placa para futuras operaciones de mantenimiento y asistencia.
