Panneau d'interface 70 kW 125A CEI 0-21 IP66

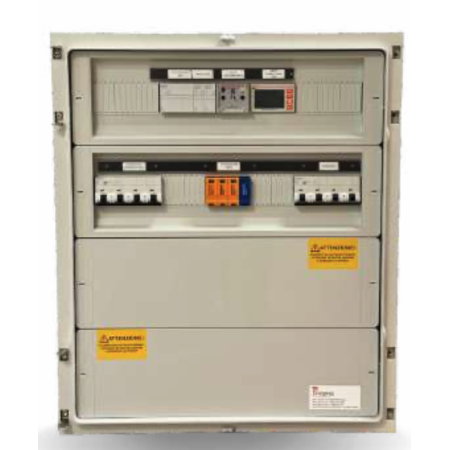

Tableau d’interface triphasé de 56 à 70 kW, 125 A, conforme CEI 0-21 : le plus grand calibre de la série en basse tension. Relais SPI réglé et testé en usine avec rapport de test SPI inclus.
Enveloppe IP66 classe II de 96 modules DIN (540 × 640 × 240 mm). Vérifiez sur le devis du distributeur que le point de raccordement est en BT : en moyenne tension, une solution CEI 0-16 est nécessaire.
Le tableau d’interface QAC 56/70 kW est le plus grand calibre de la série en basse tension : 125 A, conforme CEI 0-21, avec relais SPI réglé et rapport de test inclus. C’est le tableau des installations industrielles de plus grande taille, celles où le photovoltaïque ne complète pas la consommation de l’entreprise mais en couvre la part principale.
Soixante-dix kilowatts en basse tension : vérifiez d’abord le devis
Une installation de 70 kW délivre environ 101 A par phase à 400 V. La protection de 125 A couvre cette valeur, mais le véritable point à clarifier avant l’achat est ailleurs : à cette puissance, le raccordement en basse tension n’est pas acquis. De nombreux distributeurs prescrivent la moyenne tension déjà en dessous de ce seuil, en fonction de la capacité du réseau local et de la puissance déjà disponible au POD (point de livraison).
Si le devis de raccordement indique la moyenne tension, ce tableau n’est pas utilisable : il faut un tableau conforme CEI 0-16, avec protection générale par relais sur disjoncteur MT et une architecture complètement différente. C’est l’erreur d’achat la plus coûteuse dans cette tranche de puissance, et elle s’évite en lisant le devis du distributeur avant de commander.
Spécifications techniques QAC 56/70 kW
| Puissance de l’installation | De 56 à 70 kW |
| Type de réseau | Triphasé 400 V, basse tension |
| Courant nominal | 125 A |
| Courant de service à 70 kW | Environ 101 A par phase (valeur calculée) |
| Norme de référence | CEI 0-21 |
| Protection d’interface | Relais SPI conforme CEI 0-21, réglé et testé en usine |
| Enveloppe | Coffret IP66 classe II, 540 x 640 x 240 mm |
| Capacité | 96 modules DIN |
| Documentation | Schéma unifilaire, déclaration de conformité, rapport de test SPI |
Note sur les données : le fabricant ne publie pas les calibres de détail des dispositifs individuels pour cette configuration. Pour le projet d’exécution et la coordination des protections, demandez-nous le schéma unifilaire avant la commande.
La même enveloppe que le calibre inférieur : ce qui change à l’intérieur
Le coffret est identique à celui du modèle 45/55 kW — 96 modules, 540 x 640 x 240 mm, IP66 classe II — mais la différence réside dans les dispositifs installés : passer de 100 à 125 A signifie des interrupteurs et un contacteur de plus grand calibre, qui dissipent plus de chaleur dans le même volume.
Cela a une conséquence pratique : à cette densité de puissance, la position d’installation compte. Un tableau exposé au soleil toute la journée d’été peut atteindre à l’intérieur des températures qui réduisent la capacité effective des dispositifs thermiques et accélèrent le vieillissement du relais. Une paroi orientée au nord, un auvent ou un local technique ventilé ne sont pas un détail esthétique mais un choix de fiabilité.
Questions fréquentes
Comment savoir si j’ai besoin de la version CEI 0-21 ou CEI 0-16 ?
C’est le devis de raccordement délivré par le distributeur qui le détermine, en indiquant le niveau de tension du point de raccordement. Basse tension signifie CEI 0-21 et donc ce tableau ; moyenne tension signifie CEI 0-16 et une solution complètement différente, avec poste de livraison et protection générale sur disjoncteur MT.
Puis-je raccorder plusieurs onduleurs à ce tableau ?
À ce calibre, l’installation est presque toujours réalisée avec plusieurs onduleurs en parallèle. La configuration doit être définie lors de la commande : le nombre de lignes protégées séparément en aval du dispositif d’interface dépend du nombre d’onduleurs et de leur regroupement dans le projet.
Le rapport de test est-il suffisant pour le règlement d’exploitation ?
C’est l’un des documents requis, avec le schéma unifilaire, la déclaration de conformité de l’installateur et la documentation de certification des onduleurs. Le rapport de test couvre spécifiquement le réglage du système de protection d’interface.
Quels sont les délais de livraison d’un tableau de cette taille ?
Les tableaux d’interface des calibres supérieurs sont assemblés et réglés sur commande, non tenus en stock dans les configurations particulières. Il est conseillé de demander confirmation de la disponibilité au stade du devis, afin d’aligner la livraison sur le calendrier de la procédure de raccordement.
Les dimensions indiquées sont-elles celles du coffret ou de l’emballage ?
Les mesures de la fiche technique (540 × 640 × 240 mm) sont celles de l’enveloppe. Les dimensions indiquées pour le calcul de l’expédition incluent l’emballage de protection et sont donc supérieures. Pour le positionnement sur chantier, référez-vous aux mesures de l’enveloppe.
