Schnittstellenpanel 70 kW 125A CEI 0-21 IP66

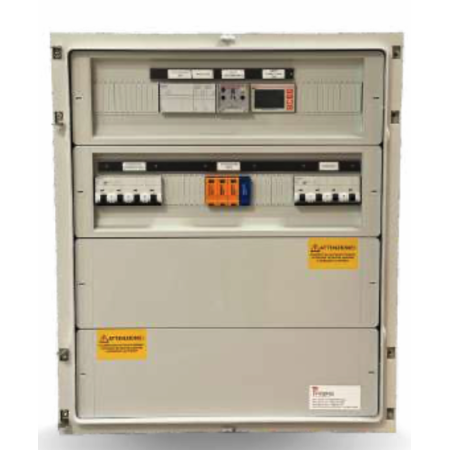

Der Schnittstellenschaltschrank QAC 56/70 kW ist die größte Baugröße der Serie in Niederspannung: 125 A, gemäß CEI 0-21, mit eingestelltem SPI-Relais und inklusive Prüfbericht. Es ist der Schaltschrank für größere Industrieanlagen, bei denen die Photovoltaik den Betriebsverbrauch nicht ergänzt, sondern dessen Hauptanteil deckt.

Siebzig Kilowatt in Niederspannung: prüfe zuerst das Angebot

Eine 70 kW-Anlage liefert bei 400 V etwa 101 A pro Phase. Der 125 A-Schutz deckt diesen Wert, aber der eigentliche Punkt, der vor dem Kauf zu klären ist, ist ein anderer: Bei dieser Leistung ist der Anschluss in Niederspannung nicht selbstverständlich. Viele Netzbetreiber schreiben die Mittelspannung schon unterhalb dieser Schwelle vor, abhängig von der Kapazität des lokalen Netzes und der bereits am POD (Übergabepunkt) verfügbaren Leistung.

Wenn das Anschlussangebot die Mittelspannung angibt, ist dieser Schaltschrank nicht verwendbar: Es wird ein CEI 0-16-konformer Schaltschrank benötigt, mit allgemeinem Relaisschutz auf einem MS-Leistungsschalter und einer völlig anderen Architektur. Es ist der teuerste Kauffehler in diesem Leistungsbereich, und er wird vermieden, indem man das Angebot des Netzbetreibers vor der Bestellung liest.

Technische Daten QAC 56/70 kW

Hinweis zu den Daten: Der Hersteller veröffentlicht die detaillierten Bemessungen der einzelnen Geräte für diese Konfiguration nicht. Für die Ausführungsplanung und die Koordinierung der Schutzeinrichtungen fordere den Einlinienschaltplan vor der Bestellung bei uns an.

Gleiches Gehäuse wie die kleinere Baugröße: was sich im Inneren ändert

Die Box ist identisch mit der des Modells 45/55 kW — 96 Module, 540 x 640 x 240 mm, IP66 Klasse II —, aber der Unterschied liegt in den installierten Geräten: Der Übergang von 100 auf 125 A bedeutet größere Schalter und Schütze, die im gleichen Volumen mehr Wärme abgeben.

Das hat eine praktische Folge: Bei dieser Leistungsdichte zählt die Installationsposition. Ein den ganzen Sommertag der Sonne ausgesetzter Schaltschrank kann im Inneren Temperaturen erreichen, die die effektive Belastbarkeit der thermischen Geräte verringern und die Alterung des Relais beschleunigen. Eine nach Norden ausgerichtete Wand, ein Vordach oder ein belüfteter Technikraum sind kein ästhetisches Detail, sondern eine Entscheidung für die Zuverlässigkeit.

Häufig gestellte Fragen

Wie erkenne ich, ob ich die Version CEI 0-21 oder CEI 0-16 benötige?

Das bestimmt das vom Netzbetreiber ausgestellte Anschlussangebot, das die Spannungsebene des Anschlusspunkts angibt. Niederspannung bedeutet CEI 0-21 und damit diesen Schaltschrank; Mittelspannung bedeutet CEI 0-16 und eine völlig andere Lösung, mit Übergabestation und allgemeinem Schutz auf einem MS-Leistungsschalter.

Kann ich mehrere Wechselrichter an diesen Schaltschrank anschließen?

In dieser Größe wird die Anlage fast immer mit mehreren parallel geschalteten Wechselrichtern realisiert. Die Konfiguration ist bei der Bestellung festzulegen: Die Anzahl der separat geschützten Leitungen nach dem Schnittstellengerät hängt davon ab, wie viele Wechselrichter vorhanden sind und wie sie im Projekt gruppiert werden.

Reicht der Prüfbericht für die Betriebsordnung aus?

Er ist eines der erforderlichen Dokumente, zusammen mit dem Einlinienschaltplan, der Konformitätserklärung des Installateurs und der Zertifizierungsdokumentation der Wechselrichter. Der Prüfbericht deckt speziell die Einstellung des Schnittstellenschutzsystems ab.

Welche Lieferzeiten hat ein Schaltschrank dieser Größe?

Die Schnittstellenschaltschränke der größeren Baugrößen werden auf Bestellung montiert und eingestellt, nicht in den besonderen Konfigurationen auf Lager gehalten. Es empfiehlt sich, die Verfügbarkeit in der Angebotsphase bestätigen zu lassen, um die Lieferung mit dem Zeitplan des Anschlussverfahrens abzustimmen.

Sind die angegebenen Abmessungen die des Gehäuses oder der Verpackung?

Die Maße im Datenblatt (540 × 640 × 240 mm) sind die des Gehäuses. Die für die Versandberechnung angegebenen Abmessungen umfassen die Schutzverpackung und sind daher größer. Für die Positionierung auf der Baustelle beziehe dich auf die Maße des Gehäuses.
