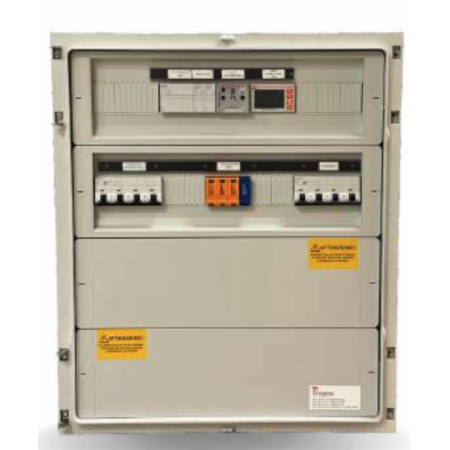

Panel de interfaz 70 kW 125A CEI 0-21 IP66

El cuadro de interfaz QAC 56/70 kW es el mayor calibre de la serie en baja tensión: 125 A, conforme CEI 0-21, con relé SPI calibrado e informe de prueba incluido. Es el cuadro de las instalaciones industriales de mayor tamaño, aquellas en las que la fotovoltaica no complementa el consumo de la empresa, sino que cubre su cuota principal.

Setenta kilovatios en baja tensión: comprueba antes el presupuesto

Una instalación de 70 kW entrega aproximadamente 101 A por fase a 400 V. La protección de 125 A cubre este valor, pero el verdadero punto que hay que aclarar antes de la compra es otro: a esta potencia, la conexión en baja tensión no está garantizada. Muchos distribuidores prescriben la media tensión ya por debajo de este umbral, en función de la capacidad de la red local y de la potencia ya disponible en el POD (punto de suministro).

Si el presupuesto de conexión indica la media tensión, este cuadro no es utilizable: se necesita un cuadro conforme CEI 0-16, con protección general por relé sobre interruptor de MT y una arquitectura completamente diferente. Es el error de compra más costoso en esta franja de potencia, y se evita leyendo el presupuesto del distribuidor antes de pedir.

Especificaciones técnicas QAC 56/70 kW

Nota sobre los datos: el fabricante no publica los tamaños de detalle de los dispositivos individuales para esta configuración. Para el proyecto ejecutivo y la coordinación de las protecciones, solicítanos el esquema unifilar antes del pedido.

La misma carpintería que el tamaño inferior: qué cambia dentro

La caja es idéntica a la del modelo 45/55 kW — 96 módulos, 540 x 640 x 240 mm, IP66 clase II — pero la diferencia está en los dispositivos instalados: pasar de 100 a 125 A significa interruptores y contactor de mayor tamaño, que disipan más calor en el mismo volumen.

Tiene una consecuencia práctica: a esta densidad de potencia la posición de instalación importa. Un cuadro expuesto al sol durante toda la jornada estival puede alcanzar en su interior temperaturas que reducen la capacidad efectiva de los dispositivos térmicos y aceleran el envejecimiento del relé. Una pared orientada al norte, un porche o un local técnico ventilado no son un detalle estético, sino una elección de fiabilidad.

Preguntas frecuentes

¿Cómo entiendo si necesito la versión CEI 0-21 o CEI 0-16?

Lo determina el presupuesto de conexión emitido por el distribuidor, que indica el nivel de tensión del punto de conexión. Baja tensión significa CEI 0-21 y por tanto este cuadro; media tensión significa CEI 0-16 y una solución completamente diferente, con centro de entrega y protección general sobre interruptor de MT.

¿Puedo conectar varios inversores a este cuadro?

A este tamaño, la instalación casi siempre se realiza con varios inversores en paralelo. La configuración debe definirse en la fase de pedido: el número de líneas protegidas por separado aguas abajo del dispositivo de interfaz depende de cuántos inversores haya y de cómo estén agrupados en el proyecto.

¿El informe de prueba es suficiente para el reglamento de explotación?

Es uno de los documentos requeridos, junto con el esquema unifilar, la declaración de conformidad del instalador y la documentación de certificación de los inversores. El informe de prueba cubre específicamente la calibración del sistema de protección de interfaz.

¿Qué plazos de entrega tiene un cuadro de este tamaño?

Los cuadros de interfaz de los tamaños superiores se ensamblan y calibran bajo pedido, no se mantienen en stock en las configuraciones particulares. Conviene solicitar confirmación de la disponibilidad en la fase de presupuesto, para alinear la entrega con los plazos del trámite de conexión.

¿Las dimensiones indicadas son las de la caja o las del embalaje?

Las medidas de la ficha técnica (540 × 640 × 240 mm) son las de la carpintería. Las dimensiones indicadas para el cálculo del envío incluyen el embalaje de protección y son, por tanto, superiores. Para la colocación en obra, toma como referencia las medidas de la carpintería.
