Kit Solaire Camping-Car 150 Wc 12V PWM 10A CAMP150B
Kit solaire CAMP150B de 150 Wc et 12 V avec panneau polycristallin rigide et régulateur PWM EP210 de 10 A pour batterie cellule et batterie moteur.
Il comprend 10 m de câble solaire de 4 mm² avec MC4, quatre supports d'angle, deux supports latéraux et un passe-câble étanche en ABS à deux voies.
Le CAMP150B est un kit photovoltaïque complet de 150 Wc pour camping-cars et fourgons aménagés équipés d'un circuit cellule 12 V. Le panneau polycristallin à 36 cellules alimente le régulateur PWM EP Solar EP210 de 10 A, qui gère séparément la batterie cellule et la batterie moteur.
Configuration du kit CAMP150B
| Puissance solaire | 150 Wc |
| Tension nominale du panneau | 12 V |
| Panneau | Rigide polycristallin, 36 cellules |
| Régulateur | EP Solar EP210 REGDUO, PWM, 10 A, 12/24 V |
| Sorties batterie | Cellule et moteur |
| Câble solaire | 10 m, 5 m rouge et 5 m noir, 4 mm², MC4 précâblés |
| Supports | 4 angles et 2 latéraux en ABS |
| Passage de toit | Passe-câble ABS étanche à deux voies |
Données du panneau 150 Wc
| Puissance nominale | 150 Wc |
| Courant à puissance maximale | 8,52 A |
| Tension en circuit ouvert | 21,2 V |
| Courant de court-circuit | 9,20 A |
| Cellules | 36 |
| Dimensions | 147,5 x 67 x 3,5 cm |
| Poids du panneau | 11,6 kg |
| Construction | Verre trempé, EVA, film résistant aux intempéries et diodes bypass |
| Normes déclarées | IEC 61215, IEC 61730 et TÜV ; production ISO 9001 |
Régulateur PWM EP210 pour deux batteries
L'EP210 permet de régler la priorité de charge entre la batterie cellule et la batterie moteur depuis sa façade. Il accepte l'afficheur distant MT-1 en option, non inclus.
| Technologie | PWM |
| Courant nominal | 10 A |
| Tension batterie | 12/24 V |
| Tension maximale panneau | 30 V |
| Puissance PV maximale | 175 Wc à 12 V ; 350 Wc à 24 V |
| Batteries compatibles | Plomb ouvert, AGM et GEL |
| Dimensions | 15,3 x 7,6 x 3,7 cm |
| Poids | 0,2 kg |
La compatibilité lithium ou LiFePO4 n'est pas déclarée pour l'EP210. Une batterie lithium nécessite un régulateur avec profil adapté ou une validation technique spécifique.

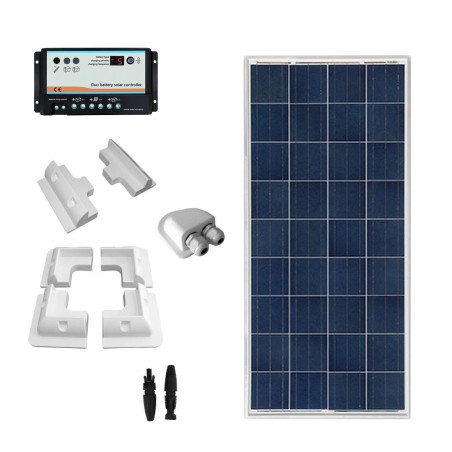

Contenu de la fourniture
- 1 panneau rigide polycristallin 150 Wc 12 V
- 1 régulateur EP Solar EP210 PWM 10 A pour deux batteries
- 4 supports d'angle et 2 supports latéraux en ABS
- 10 m de câble photovoltaïque de 4 mm² avec MC4
- 1 passe-câble étanche en ABS à deux voies
Les batteries, le convertisseur 230 V, les fusibles, les sectionneurs, la colle structurelle et l'afficheur MT-1 ne sont pas indiqués comme inclus.
Production quotidienne indicative
Quatre heures de soleil équivalent donnent 600 Wh théoriques. Avec une hypothèse de pertes de 20-25%, environ 450-480 Wh, soit 35-40 Ah à 12 V, peuvent atteindre la batterie. Ombres, chaleur, orientation et état de charge réduisent cette valeur.
| Consommation d'exemple | Énergie |
| Éclairage LED 10 W pendant 5 heures | 50 Wh |
| Quatre recharges de téléphone de 15 Wh | 60 Wh |
| Pompe à eau 50 W pendant 30 minutes | 25 Wh |
| Ordinateur 60 W pendant 2 heures | 120 Wh |
Contrôles avant installation
- Prévoir plus de 147,5 x 67 cm de toit sans ombre.
- Employer colle et mastic adaptés au matériau du toit.
- Installer le régulateur au sec, ventilé et près des batteries.
- Dimensionner fusibles, sectionneurs et câbles batterie.
- Respecter l'ordre de branchement, la polarité et les réglages du manuel EP210.
Questions fréquentes
Quel régulateur est fourni avec le CAMP150B ?
Le kit comprend l'EP Solar EP210 REGDUO, régulateur PWM 10 A pour systèmes 12/24 V avec deux sorties batterie et priorité de charge réglable.
Le kit convient-il aux batteries LiFePO4 ?
L'EP210 déclare les batteries plomb, AGM et GEL, pas le LiFePO4. Il faut un régulateur compatible lithium ou une validation technique.
Le panneau 150 Wc convient-il au régulateur 10 A ?
Oui en configuration 12 V. L'EP210 accepte jusqu'à 175 Wc à 12 V et le panneau fournit 8,52 A au point de puissance maximale.
Les câbles et supports sont-ils inclus ?
Oui : 10 m de câble 4 mm² avec MC4, six supports ABS et un passe-câble étanche. Colle et protections électriques ne sont pas indiquées.
Quelles sont les dimensions et le poids du panneau ?
Le panneau mesure 147,5 x 67 x 3,5 cm et pèse 11,6 kg. Vérifiez l'espace et la capacité de charge du toit.
