Wohnmobil-Solarset 150 Wp 12V PWM 10A CAMP150B
CAMP150B Wohnmobil-Solarset mit 150 Wp und 12 V, starrem polykristallinem Modul und EP210 PWM-Regler mit 10 A für Aufbau- und Starterbatterie.
Enthalten sind 10 m Solarkabel mit 4 mm² und MC4, vier Eckhalter, zwei Seitenhalter und eine wasserdichte Zweiwege-Dachdurchführung aus ABS.
Das CAMP150B ist ein vollständiges 150-Wp-Solarset für Wohnmobile und Campervans mit 12-V-Bordnetz. Das polykristalline 36-Zellen-Modul speist den EP Solar EP210 PWM-Regler mit 10 A, der Aufbau- und Starterbatterie getrennt verwaltet.
Ausstattung des CAMP150B
| Solarleistung | 150 Wp |
| Modulspannung | 12 V nominal |
| Modul | Starr, polykristallin, 36 Zellen |
| Regler | EP Solar EP210 REGDUO, PWM, 10 A, 12/24 V |
| Batterieausgänge | Aufbau- und Starterbatterie |
| Solarkabel | 10 m, 5 m rot und 5 m schwarz, 4 mm², MC4 vorkonfektioniert |
| Halterungen | 4 Eck- und 2 Seitenhalter aus ABS |
| Dachdurchführung | Wasserdicht, zwei Wege, ABS |
Technische Daten des 150-Wp-Moduls
| Nennleistung | 150 Wp |
| Strom bei maximaler Leistung | 8,52 A |
| Leerlaufspannung | 21,2 V |
| Kurzschlussstrom | 9,20 A |
| Zellen | 36 |
| Abmessungen | 147,5 x 67 x 3,5 cm |
| Modulgewicht | 11,6 kg |
| Aufbau | Temperglas, EVA, wetterfeste Rückfolie und Bypass-Dioden |
| Deklarierte Normen | IEC 61215, IEC 61730 und TÜV; ISO-9001-Produktion |
EP210 PWM-Regler für zwei Batterien
Am EP210 lässt sich die Ladepriorität zwischen Aufbau- und Starterbatterie einstellen. Der optionale Fernmonitor MT-1 ist kompatibel, aber nicht enthalten.
| Technologie | PWM |
| Nennstrom | 10 A |
| Batteriespannung | 12/24 V |
| Maximale Modulspannung | 30 V |
| Maximale PV-Leistung | 175 Wp bei 12 V; 350 Wp bei 24 V |
| Batterietypen | Blei-Säure, AGM und GEL |
| Abmessungen | 15,3 x 7,6 x 3,7 cm |
| Gewicht | 0,2 kg |
Für Lithium- oder LiFePO4-Batterien ist der EP210 nicht deklariert. Dafür wird ein Regler mit passendem Lithium-Ladeprofil oder eine technische Freigabe benötigt.

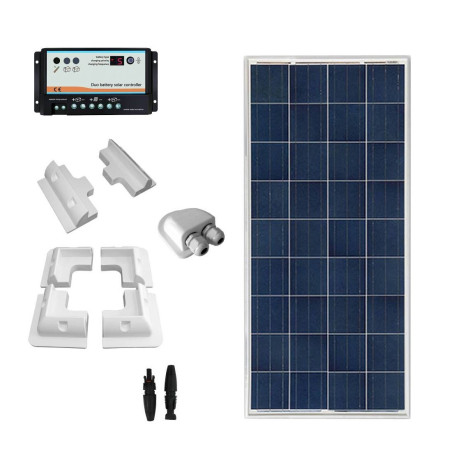

Lieferumfang
- 1 starres polykristallines 150-Wp-12-V-Solarmodul
- 1 EP Solar EP210 PWM-Regler 10 A für zwei Batterien
- 4 Eckhalter und 2 Seitenhalter aus ABS
- 10 m Photovoltaikkabel mit 4 mm² und MC4
- 1 wasserdichte Zweiwege-Dachdurchführung aus ABS
Batterien, 230-V-Wechselrichter, Sicherungen, Trennschalter, Montagekleber und MT-1-Display sind nicht als enthalten angegeben.
Orientierungswert für den Tagesertrag
Vier äquivalente Sonnenstunden ergeben theoretisch 600 Wh. Bei beispielhaften Systemverlusten von 20-25% können etwa 450-480 Wh beziehungsweise 35-40 Ah bei 12 V die Batterie erreichen. Schatten, Hitze, Ausrichtung und Batteriezustand verringern den Wert.
| Beispielverbraucher | Energie |
| 10-W-LED für 5 Stunden | 50 Wh |
| Vier Smartphone-Ladungen mit 15 Wh | 60 Wh |
| 50-W-Wasserpumpe für 30 Minuten | 25 Wh |
| 60-W-Laptop für 2 Stunden | 120 Wh |
Montage prüfen
- Mehr als 147,5 x 67 cm schattenfreie Dachfläche vorsehen.
- Kleber und Dichtmittel passend zum Dachmaterial verwenden.
- Regler trocken, belüftet und nahe an den Batterien montieren.
- Sicherungen, Trennschalter und Batteriekabel fachgerecht dimensionieren.
- Anschlussreihenfolge, Polarität und Einstellungen des EP210-Handbuchs beachten.
Häufig gestellte Fragen
Welcher Regler ist im CAMP150B enthalten?
Der EP Solar EP210 REGDUO, ein 10-A-PWM-Regler für 12/24 V mit zwei Batterieausgängen und einstellbarer Ladepriorität.
Ist das Set für LiFePO4 geeignet?
Der EP210 nennt Blei-Säure, AGM und GEL, aber kein LiFePO4. Für Lithium ist ein kompatibler Regler oder eine technische Freigabe erforderlich.
Passt das 150-Wp-Modul zum 10-A-Regler?
Ja, in der 12-V-Konfiguration. Der EP210 erlaubt bis 175 Wp bei 12 V; der Modulstrom bei maximaler Leistung beträgt 8,52 A.
Sind Kabel und Dachhalter enthalten?
Ja. Enthalten sind 10 m 4-mm²-Kabel mit MC4, sechs ABS-Halter und eine wasserdichte Dachdurchführung. Kleber und Sicherungen sind nicht aufgeführt.
Wie groß und schwer ist das Modul?
Es misst 147,5 x 67 x 3,5 cm und wiegt 11,6 kg. Dachfläche und Tragfähigkeit müssen vor der Montage geprüft werden.
