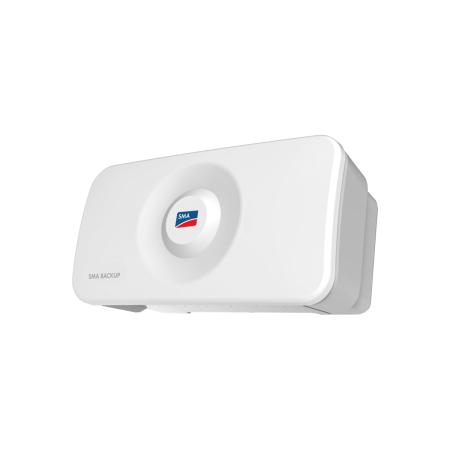

Backup Triphasé Automatique SMA BU-STPH-4P63B
SMA Backup BU-STPH-4P63B : boîtier mural pour le backup triphasé automatique des installations équipées de l'onduleur hybride Sunny Tripower Hybrid X. En cas de coupure, il sépare la maison du réseau et l'alimente par la batterie et le photovoltaïque, jusqu'à 63 A par phase.
Version 4 pôles : coupe aussi le neutre. Commutation réglable de 1 à 600 s, IP65 intérieur et extérieur, 506 x 260 x 236 mm, 6,6 kg. Nécessite une batterie et un SMA Energy Meter.
Le SMA Backup BU-STPH-4P63B est le dispositif de commutation automatique qui apporte le backup triphasé aux installations équipées de l'onduleur hybride Sunny Tripower Hybrid X. Quand le réseau tombe, il sépare l'installation du distributeur et la fait fonctionner en îlotage avec l'énergie de la batterie et du photovoltaïque ; au retour du réseau, il la reconnecte seul, sans intervention manuelle.
Pourquoi la version 4 pôles
SMA fabrique le même appareil en deux variantes : les 3P coupent seulement les trois phases, les 4P assurent un sectionnement omnipolaire qui ouvre aussi le neutre. La différence compte dès la conception, car en îlotage la référence du neutre doit être recréée localement, et la manière de le faire dépend du schéma de liaison à la terre.
En schéma TT, où la prise de terre de l'installation est séparée de celle du distributeur, comme c'est la règle dans l'habitat en France, une solution qui coupe aussi le neutre est en général la première à étudier. SMA précise que la variante doit être choisie et installée selon les normes applicables et les conditions de raccordement du gestionnaire de réseau local : la décision revient au concepteur qui signe le schéma, pas au chantier.
Caractéristiques techniques BU-STPH-4P63B
| Fonction | Commutation automatique réseau / îlotage, triphasée |
| Pôles coupés | 4 (L1, L2, L3, N), sectionnement omnipolaire |
| Courant assigné | 63 A (maximum en continu) |
| Tension / fréquence | 230 / 400 V, 50 Hz |
| Surcharge en backup | 150% de la puissance nominale de l'onduleur pendant moins de 100 ms, 125% pendant moins de 30 s |
| Temps de commutation | Réglable de 1 à 600 s, 5 s en usine |
| Protection amont recommandée | 50 A |
| Consommation | 4 W en backup, 0 W en parallèle au réseau |
| Onduleurs compatibles | STPH5-60, STPH6-60, STPH8-60, STPH10-60, STPH12-60, STPH15-60, STPH20-70, STPH25-70, STPH30-70 |
| Prérequis système | Hybrid X en System Manager avec batterie raccordée, SMA Energy Meter |
| Indice de protection | IP65, intérieur ou extérieur, montage mural |
| Température de fonctionnement | De -40 °C à +45 °C (+35 °C avec composants additionnels dans le boîtier) |
| Altitude maximale | 3 000 m |
| Dimensions (L x H x P) | 506 x 260 x 236 mm |
| Poids | 6,6 kg |
| Garantie | 2 ans |
Ce n'est pas un onduleur ASI
La commutation se fait par contacteurs et le délai minimal est de 1 seconde, avec 5 secondes par défaut : lors de la coupure, la maison reste dans le noir quelques instants puis redémarre en îlotage. Ordinateurs, NAS et appareils électroniques redémarrent ; réfrigérateurs, pompes, chaudières et éclairage reprennent sans conséquence. Le délai réglable jusqu'à 600 s est utile sur les lignes sujettes aux micro-coupures, pour éviter que l'installation entre et sorte de l'îlotage à chaque perturbation.
En îlotage, l'onduleur supporte de brèves pointes de 150% de sa puissance nominale (moins de 100 ms) et de 125% pendant moins de 30 secondes : assez pour l'appel de courant des compresseurs et des pompes, pas pour démarrer simultanément plusieurs gros moteurs.
Ce qu'il faut pour le faire fonctionner
- Un Sunny Tripower Hybrid X configuré en System Manager, avec batterie raccordée : avec plusieurs Hybrid X, le System Manager est celui qui a la plus forte puissance nominale et la plus grande capacité de stockage
- Un SMA Energy Meter, qui détecte la perte et le retour du réseau
- Une protection amont, recommandée à 50 A
- La mise à jour du dossier de raccordement : le fonctionnement en îlotage modifie la configuration déclarée au gestionnaire de réseau
Questions fréquentes
Alimente-t-il toute la maison ou seulement certains circuits ?
Le boîtier s'installe en amont du tableau et commute toute l'installation jusqu'à 63 A par phase : pas besoin d'un tableau de circuits prioritaires. La vraie limite en îlotage est la puissance de l'onduleur et de la batterie ; les gros consommateurs doivent donc être gérés avec bon sens pendant une coupure.
Fonctionne-t-il la nuit ?
Oui, car en îlotage l'énergie vient de la batterie. Le System Manager doit avoir une batterie raccordée : sans batterie, le backup n'est pas prévu. Le jour, le photovoltaïque contribue et prolonge l'autonomie.
Peut-on l'utiliser avec plusieurs onduleurs ?
Oui. La fiche technique indique un fonctionnement en parallèle jusqu'à trois onduleurs hybrides, et le manuel autorise d'autres onduleurs SMA compatibles à injecter dans le réseau îloté. L'onduleur qui pilote le backup doit être le Hybrid X de plus forte puissance nominale et à la plus grande batterie.
Quelle différence avec la sortie SPS de l'onduleur ?
Le Sunny Tripower Hybrid X dispose déjà d'une prise de secours SPS monophasée de 3 680 W à commutation manuelle. Le BU-STPH-4P63B rend le backup automatique et triphasé, pour toute l'installation : la différence entre une prise qui fonctionne si quelqu'un l'active et une maison qui continue de tourner toute seule.
Peut-on le monter à l'extérieur ?
Oui. La version B est livrée en coffret IP65 pour l'intérieur et l'extérieur, avec un fonctionnement de -40 °C à +45 °C. La version K (BU-STPH-4P63K) est un kit sur rail DIN pour le tableau de comptage, réservé à l'intérieur.
