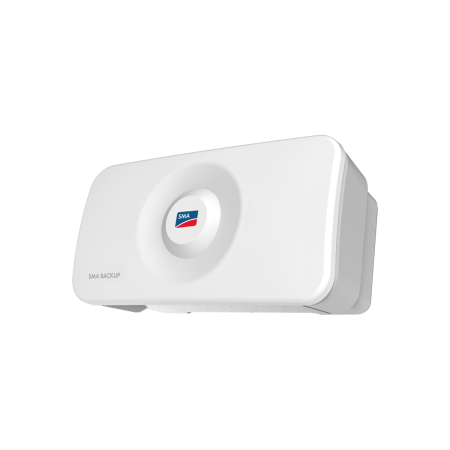

Backup Trifase Automatico SMA BU-STPH-4P63B

Lo SMA Backup BU-STPH-4P63B è il dispositivo di commutazione automatica che porta il backup trifase sugli impianti con inverter ibrido Sunny Tripower Hybrid X. Quando la rete manca separa l'utenza dal distributore e la fa funzionare in isola con l'energia di batteria e fotovoltaico; al ritorno della rete la ricollega da solo, senza interventi manuali.

Perché la versione a 4 poli

SMA produce lo stesso dispositivo in due varianti: le 3P interrompono solo le tre fasi, le 4P eseguono un sezionamento onnipolare che apre anche il neutro. È una differenza che conta in fase di progetto, perché in isola il riferimento del neutro va ricostituito localmente e il modo in cui lo si fa dipende dal sistema di distribuzione.

Le utenze in bassa tensione in Italia sono quasi sempre in sistema TT, con impianto di terra dell'utente separato da quello del distributore: in questo contesto la soluzione che seziona anche il neutro è quella da valutare per prima. Il costruttore indica di scegliere la variante e installarla secondo le norme applicabili e le regole tecniche di connessione del distributore locale: la scelta finale va fatta con il progettista che firma lo schema, non in cantiere.

Specifiche tecniche BU-STPH-4P63B

Non è un gruppo di continuità

La commutazione avviene tramite contattori e il ritardo minimo è di 1 secondo, con 5 secondi di impostazione predefinita: al blackout la casa resta al buio per qualche istante, poi riparte in isola. Computer, NAS e apparecchi elettronici si riavviano; frigoriferi, pompe, caldaie e illuminazione riprendono senza conseguenze. Il ritardo regolabile fino a 600 s è utile sulle linee con micro-interruzioni frequenti, per evitare che l'impianto entri e esca dall'isola a ogni disturbo.

In isola l'inverter regge per brevi istanti picchi del 150% della potenza nominale (meno di 100 ms) e del 125% per meno di 30 secondi: abbastanza per gli spunti di compressori e pompe, non per avviare insieme più motori grandi.

Cosa serve per farlo funzionare

• Un Sunny Tripower Hybrid X impostato come System Manager, con batteria collegata: se gli inverter Hybrid X sono più di uno, il System Manager è quello di potenza e capacità di accumulo maggiori
• Uno SMA Energy Meter, che rileva la caduta e il ritorno della rete
• Un interruttore di protezione a monte, consigliato da 50 A
• L'aggiornamento della documentazione di connessione: il funzionamento in isola modifica la configurazione dichiarata al distributore

Domande frequenti

Alimenta tutta la casa o solo alcune linee?

Il box si installa a monte del quadro e commuta l'intera utenza fino a 63 A per fase: non serve un quadro dei carichi privilegiati. Il limite reale in isola è la potenza dell'inverter e della batteria, quindi i carichi pesanti vanno comunque gestiti con giudizio durante un blackout.

Funziona di notte?

Sì, perché in isola l'energia arriva dalla batteria. Il System Manager deve avere un accumulo collegato: senza batteria il backup non è previsto. Di giorno il fotovoltaico contribuisce e allunga l'autonomia.

Posso usarlo con più inverter?

Sì. Il datasheet indica il funzionamento in parallelo fino a tre inverter ibridi, e il manuale prevede che anche altri inverter SMA compatibili immettano nella rete in isola. L'inverter che comanda il backup deve essere l'Hybrid X con la potenza nominale e la batteria più grandi.

Che differenza c'è con l'uscita SPS dell'inverter?

Il Sunny Tripower Hybrid X ha già una presa di emergenza SPS da 3.680 W monofase, a commutazione manuale. Il BU-STPH-4P63B rende il backup automatico e trifase, sull'intera utenza: è la differenza fra una presa che funziona se qualcuno la attiva e una casa che continua a funzionare da sola.

Si può montare all'esterno?

Sì, la versione B è in cassetta IP65 per interno ed esterno, con esercizio da -40 °C a +45 °C. La versione K (codice BU-STPH-4P63K) è invece un kit da guida DIN per il quadro contatori, solo per interni.
