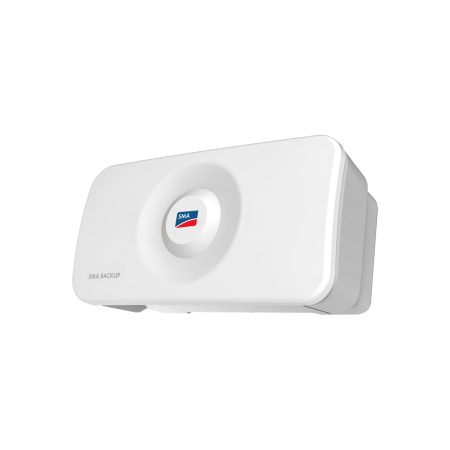

Automatische Ersatzstrombox SMA BU-STPH-4P63B
SMA Backup BU-STPH-4P63B: Wandgehäuse für automatischen dreiphasigen Ersatzstrom in Anlagen mit dem Hybrid-Wechselrichter Sunny Tripower Hybrid X. Bei Netzausfall trennt sie das Gebäude vom Netz und versorgt es aus Batterie und PV, bis 63 A pro Phase.
4-polige Ausführung: trennt auch den Neutralleiter. Umschaltzeit einstellbar von 1 bis 600 s, IP65 für innen und außen, 506 x 260 x 236 mm, 6,6 kg. Erfordert Batterie und SMA Energy Meter.
Die SMA Backup BU-STPH-4P63B ist die automatische Netztrenneinrichtung, die Anlagen mit dem Hybrid-Wechselrichter Sunny Tripower Hybrid X dreiphasigen Ersatzstrom ermöglicht. Fällt das Netz aus, trennt sie die Anlage vom Versorger und betreibt sie im Inselnetz mit Energie aus Batterie und PV; kehrt das Netz zurück, schaltet sie selbstständig wieder zu, ohne manuellen Eingriff.
Warum die 4-polige Variante
SMA bietet das Gerät in zwei Varianten an: Die 3P-Ausführungen schalten nur die drei Außenleiter, die 4P-Ausführungen trennen allpolig und öffnen auch den Neutralleiter. Für die Planung ist das entscheidend, denn im Inselbetrieb muss der Bezug des Neutralleiters lokal neu hergestellt werden, und wie das geschieht, hängt vom Netzsystem ab.
In TT-Systemen, in denen der Anlagenerder vom Erder des Netzbetreibers getrennt ist, ist eine Lösung mit geschaltetem Neutralleiter meist die erste Wahl; in TN-Netzen, wie sie in Deutschland überwiegen, entscheiden Netzform und Technische Anschlussbedingungen. SMA schreibt vor, Variante und Installation nach den geltenden Normen und den Anschlussbedingungen des örtlichen Netzbetreibers zu wählen: Die Entscheidung trifft der Planer, der das Schaltbild verantwortet, nicht die Baustelle.
Technische Daten BU-STPH-4P63B
| Funktion | Automatische Umschaltung Netz / Insel, dreiphasig |
| Geschaltete Pole | 4 (L1, L2, L3, N), allpolige Trennung |
| Bemessungsstrom | 63 A (max. Dauerstrom) |
| Spannung / Frequenz | 230 / 400 V, 50 Hz |
| Überlast im Ersatzstrombetrieb | 150% der Wechselrichter-Nennleistung für weniger als 100 ms, 125% für weniger als 30 s |
| Umschaltzeit | Einstellbar von 1 bis 600 s, Werkseinstellung 5 s |
| Empfohlene Vorsicherung | 50 A |
| Eigenverbrauch | 4 W im Ersatzstrombetrieb, 0 W im Netzparallelbetrieb |
| Kompatible Wechselrichter | STPH5-60, STPH6-60, STPH8-60, STPH10-60, STPH12-60, STPH15-60, STPH20-70, STPH25-70, STPH30-70 |
| Systemvoraussetzungen | Hybrid X als System Manager mit angeschlossener Batterie, SMA Energy Meter |
| Schutzart | IP65, innen oder außen, Wandmontage |
| Betriebstemperatur | -40 °C bis +45 °C (+35 °C mit Zusatzkomponenten im Gehäuse) |
| Maximale Aufstellhöhe | 3.000 m |
| Abmessungen (B x H x T) | 506 x 260 x 236 mm |
| Gewicht | 6,6 kg |
| Garantie | 2 Jahre |
Keine USV
Die Umschaltung erfolgt über Schütze, die minimale Verzögerung beträgt 1 Sekunde, ab Werk sind 5 Sekunden eingestellt: Beim Netzausfall bleibt das Haus kurz dunkel und startet dann im Inselnetz. Computer, NAS und Elektronik starten neu; Kühlschränke, Pumpen, Heizung und Beleuchtung laufen ohne Folgen weiter. Die bis 600 s einstellbare Verzögerung hilft an Leitungen mit häufigen Kurzunterbrechungen, damit die Anlage nicht bei jeder Störung in den Inselbetrieb wechselt.
Im Inselbetrieb verkraftet der Wechselrichter kurze Spitzen von 150% der Nennleistung (unter 100 ms) und 125% für unter 30 Sekunden: genug für Anlaufströme von Kompressoren und Pumpen, nicht für den gleichzeitigen Start mehrerer großer Motoren.
Was für den Betrieb nötig ist
- Ein Sunny Tripower Hybrid X als System Manager mit angeschlossener Batterie: Bei mehreren Hybrid X ist der System Manager das Gerät mit der höchsten Nennleistung und Speicherkapazität
- Ein SMA Energy Meter, das Netzausfall und Netzwiederkehr erkennt
- Eine Vorsicherung, empfohlen 50 A
- Aktualisierte Netzanschlussunterlagen: Der Inselbetrieb ändert die beim Netzbetreiber gemeldete Anlagenkonfiguration
Häufige Fragen
Versorgt sie das ganze Haus oder nur einzelne Stromkreise?
Die Box wird vor der Unterverteilung installiert und schaltet die gesamte Anlage bis 63 A pro Phase: Eine separate Ersatzstrom-Unterverteilung ist nicht nötig. Die tatsächliche Grenze im Inselbetrieb sind Wechselrichter- und Batterieleistung, große Verbraucher sollten bei Netzausfall also mit Bedacht genutzt werden.
Funktioniert sie nachts?
Ja, denn im Inselbetrieb kommt die Energie aus der Batterie. Der System Manager muss eine Batterie angeschlossen haben: Ohne Batterie ist Ersatzstrom nicht vorgesehen. Tagsüber trägt die PV bei und verlängert die Autonomie.
Kann ich sie mit mehreren Wechselrichtern nutzen?
Ja. Das Datenblatt nennt den Parallelbetrieb von bis zu drei Hybrid-Wechselrichtern, und laut Anleitung können auch weitere kompatible SMA Wechselrichter ins Inselnetz einspeisen. Der steuernde Wechselrichter muss der Hybrid X mit der höchsten Nennleistung und der größten Batterie sein.
Was ist der Unterschied zum SPS-Ausgang des Wechselrichters?
Der Sunny Tripower Hybrid X hat bereits eine einphasige SPS-Notstromsteckdose mit 3.680 W und manueller Umschaltung. Die BU-STPH-4P63B macht den Ersatzstrom automatisch und dreiphasig für die gesamte Anlage: der Unterschied zwischen einer Steckdose, die funktioniert, wenn jemand sie aktiviert, und einem Haus, das von selbst weiterläuft.
Ist eine Außenmontage möglich?
Ja. Die Ausführung B steckt in einem IP65-Gehäuse für innen und außen, Betrieb von -40 °C bis +45 °C. Die Ausführung K (BU-STPH-4P63K) ist ein Hutschienen-Kit für den Zählerschrank und nur für innen.
