Backup Trifásico Automático SMA BU-STPH-4P63B

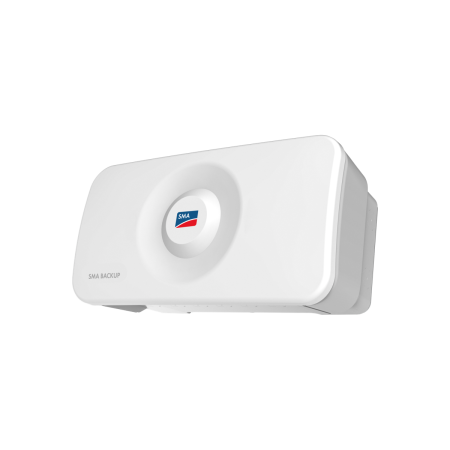

SMA Backup BU-STPH-4P63B: caja mural para el backup trifásico automático de instalaciones con el inversor híbrido Sunny Tripower Hybrid X. Ante un apagón separa la vivienda de la red y la alimenta con batería y fotovoltaica, hasta 63 A por fase.
Versión de 4 polos: corta también el neutro. Conmutación regulable de 1 a 600 s, IP65 para interior y exterior, 506 x 260 x 236 mm, 6,6 kg. Requiere batería y SMA Energy Meter.
El SMA Backup BU-STPH-4P63B es el dispositivo de conmutación automática que aporta el backup trifásico a las instalaciones con inversor híbrido Sunny Tripower Hybrid X. Cuando falla la red, separa la instalación de la distribuidora y la hace funcionar en isla con la energía de la batería y de la fotovoltaica; cuando vuelve la red, la reconecta sola, sin intervención manual.
Por qué la versión de 4 polos
SMA fabrica el mismo dispositivo en dos variantes: las 3P cortan solo las tres fases, las 4P realizan un seccionamiento omnipolar que abre también el neutro. Es una diferencia importante en el proyecto, porque en isla la referencia del neutro debe restablecerse localmente y la forma de hacerlo depende del esquema de conexión a tierra.
En los esquemas TT, con la toma de tierra del usuario separada de la de la distribuidora, muy habituales en las viviendas españolas, la solución que corta también el neutro suele ser la primera a considerar. SMA indica que la variante debe elegirse e instalarse según las normas aplicables y las condiciones técnicas de conexión de la distribuidora local: la decisión final corresponde al proyectista que firma el esquema, no se improvisa en obra.
Especificaciones técnicas BU-STPH-4P63B
| Función | Conmutación automática red / isla, trifásica |
| Polos seccionados | 4 (L1, L2, L3, N), seccionamiento omnipolar |
| Corriente nominal | 63 A (máxima continua) |
| Tensión / frecuencia | 230 / 400 V, 50 Hz |
| Sobrecarga en backup | 150% de la potencia nominal del inversor durante menos de 100 ms, 125% durante menos de 30 s |
| Tiempo de conmutación | Regulable de 1 a 600 s, 5 s de fábrica |
| Protección aguas arriba recomendada | 50 A |
| Consumo | 4 W en backup, 0 W en paralelo con la red |
| Inversores compatibles | STPH5-60, STPH6-60, STPH8-60, STPH10-60, STPH12-60, STPH15-60, STPH20-70, STPH25-70, STPH30-70 |
| Requisitos del sistema | Hybrid X como System Manager con batería conectada, SMA Energy Meter |
| Grado de protección | IP65, interior o exterior, montaje mural |
| Temperatura de funcionamiento | De -40 °C a +45 °C (+35 °C con componentes adicionales en la caja) |
| Altitud máxima | 3.000 m |
| Dimensiones (an. x al. x prof.) | 506 x 260 x 236 mm |
| Peso | 6,6 kg |
| Garantía | 2 años |
No es un SAI
La conmutación se hace mediante contactores y el retardo mínimo es de 1 segundo, con 5 segundos de ajuste de fábrica: con el apagón la casa se queda a oscuras unos instantes y luego arranca en isla. Ordenadores, NAS y aparatos electrónicos se reinician; frigoríficos, bombas, calderas e iluminación se recuperan sin consecuencias. El retardo regulable hasta 600 s resulta útil en líneas con microcortes frecuentes, para que la instalación no entre y salga de isla con cada perturbación.
En isla el inversor admite picos breves del 150% de la potencia nominal (menos de 100 ms) y del 125% durante menos de 30 segundos: suficiente para el arranque de compresores y bombas, no para arrancar a la vez varios motores grandes.
Qué necesita para funcionar
- Un Sunny Tripower Hybrid X configurado como System Manager, con batería conectada: si hay varios Hybrid X, el System Manager es el de mayor potencia y mayor capacidad de almacenamiento
- Un SMA Energy Meter, que detecta la caída y el retorno de la red
- Una protección aguas arriba, recomendada de 50 A
- La actualización de la documentación de conexión: el funcionamiento en isla modifica la configuración declarada a la distribuidora
Preguntas frecuentes
¿Alimenta toda la casa o solo algunas líneas?
La caja se instala aguas arriba del cuadro y conmuta toda la instalación hasta 63 A por fase: no hace falta un cuadro de cargas prioritarias. El límite real en isla es la potencia del inversor y de la batería, así que durante un apagón los consumos grandes deben gestionarse con criterio.
¿Funciona de noche?
Sí, porque en isla la energía procede de la batería. El System Manager debe tener una batería conectada: sin ella el backup no está previsto. De día la fotovoltaica contribuye y alarga la autonomía.
¿Puedo usarlo con varios inversores?
Sí. La hoja de datos indica funcionamiento en paralelo de hasta tres inversores híbridos, y el manual permite que otros inversores SMA compatibles inyecten en la red aislada. El inversor que controla el backup debe ser el Hybrid X con mayor potencia nominal y mayor batería.
¿Qué diferencia hay con la salida SPS del inversor?
El Sunny Tripower Hybrid X ya tiene una toma de emergencia SPS de 3.680 W monofásica, de conmutación manual. El BU-STPH-4P63B hace que el backup sea automático y trifásico, para toda la instalación: la diferencia entre un enchufe que funciona si alguien lo activa y una casa que sigue funcionando sola.
¿Se puede montar en exterior?
Sí. La versión B viene en caja IP65 para interior y exterior, con funcionamiento de -40 °C a +45 °C. La versión K (BU-STPH-4P63K) es un kit para carril DIN en el cuadro de contadores, solo para interior.
