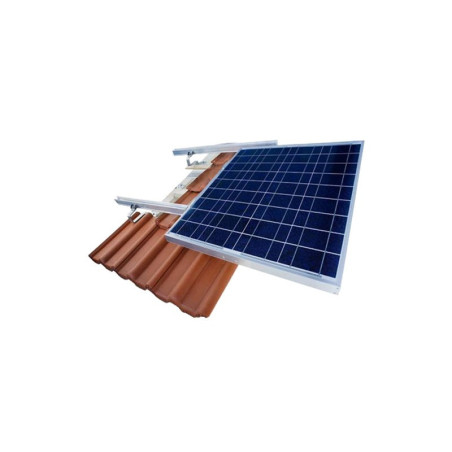

Support pour toit en PENTE pour 6 panneaux solaires - max 650cm
Kit de fixation en aluminium anodisé pour toit en pente avec tuiles. Les traverses, pour un total de 650cm, accrochent 6 panneaux jusqu'à 105cm de large, ou 9 panneaux de 67cm (avec 2 pinces centrales supplémentaires à préciser à la commande).
Vous devez monter plusieurs panneaux en ligne sur un toit incliné ? Ce kit fournit une base continue avec crochets, rails et brides coordonnés pour faciliter la préparation.
Avant l'achat, vérifiez la couverture, l'entraxe des chevrons, la largeur et le cadre des modules. L'étanchéité et le calcul des charges de vent et de neige exigent une évaluation professionnelle.
Ce kit de fixation pour toit en pente est conçu pour installer de longues rangées de panneaux solaires sur des toits inclinés avec tuiles, sans lestage nécessaire : la fixation se fait via des crochets ancrés à la charpente, pour un système léger et adapté aussi aux surfaces non parfaitement planes.
Deux configurations possibles
Les 4 traverses de 325cm chacune (650cm au total, reliées par 2 joints de connexion) sont conçues pour deux configurations : 6 panneaux solaires jusqu'à 105cm de large chacun, ou 9 panneaux plus étroits (jusqu'à 67cm). Pour la configuration à 9 panneaux, veuillez le préciser à la commande, car elle nécessite 2 pinces centrales supplémentaires pour le soutien intermédiaire.
Comment fonctionne la fixation sur tuiles
Les crochets en aluminium s'insèrent sous les tuiles et se fixent à la charpente (liteaux ou chevrons) à l'aide de vis autotaraudeuses non incluses. Une fois la tuile repositionnée, le crochet reste visible juste assez pour accrocher les traverses sur lesquelles est fixé le panneau, en vertical ou en horizontal selon les préférences.
Caractéristiques techniques
| Référence produit | ST-F-6MFV |
| Type | Kit de fixation pour toit en pente (tuiles) |
| Panneaux pris en charge | 6 panneaux (largeur max 105cm) ou 9 panneaux (largeur max 67cm) |
| Orientation du panneau | Verticale ou horizontale |
| Matériau | Aluminium anodisé |
| Surfaces compatibles | Toits en pente avec tuiles, même non parfaitement plans |
| Contenu du colis | 4 traverses en aluminium de 325cm chacune (650cm au total), 2 joints de connexion, 4 pinces terminales, 4 pinces centrales, 8 crochets pour toit en tuiles, visserie diverse |
| Poids | 10 kg |
| Dimensions du colis | 100 x 60 x 30 cm |
Contenu de la fourniture
- 4 traverses en aluminium, 325cm de long chacune (650cm au total)
- 2 joints de connexion entre les traverses
- 4 pinces terminales pour la fixation du panneau solaire
- 4 pinces centrales pour la fixation du panneau solaire
- 8 crochets pour toit en tuiles
- Kit de visserie diverse
Questions fréquentes
Puis-je monter 9 panneaux au lieu de 6 avec ce kit ?
Oui, si les panneaux font jusqu'à 67cm de large chacun. Dans ce cas, veuillez le préciser à la commande, car 2 pinces centrales supplémentaires sont nécessaires pour le soutien intermédiaire des modules.
Vu la longueur de 650cm, une installation professionnelle est-elle recommandée ?
Oui. Avec un poids de 10 kg et une longueur totale de 650cm répartie sur 4 traverses reliées entre elles, l'installation par du personnel qualifié est recommandée pour garantir une fixation correcte et sûre sur toute la longueur du système.
À quoi servent les 2 joints de connexion ?
Les joints relient les 4 traverses de 325cm en une seule ligne continue de 650cm, garantissant la continuité structurelle et l'alignement sur toute la rangée de panneaux.
Puis-je monter les panneaux à la fois en vertical et en horizontal ?
Oui, les traverses permettent d'orienter les panneaux solaires à la fois en vertical (portrait) ou en horizontal (paysage), selon les préférences esthétiques ou l'encombrement du toit.
Fonctionne-t-il aussi sur des toits non parfaitement plans ?
Oui, le système de crochets et traverses est conçu pour s'adapter aussi aux surfaces irrégulières ou non parfaitement planes, courantes sur les toits en pente avec tuiles.
