Supporto per tetto a FALDA per 6 pannelli solari - max 650cm
Kit di fissaggio in alluminio anodizzato per tetto a falda con tegole. I profilati, per un totale di 650cm, agganciano 6 pannelli fino a 105cm di larghezza, oppure 9 pannelli da 67cm (con 2 graffette centrali aggiuntive da specificare in ordine).

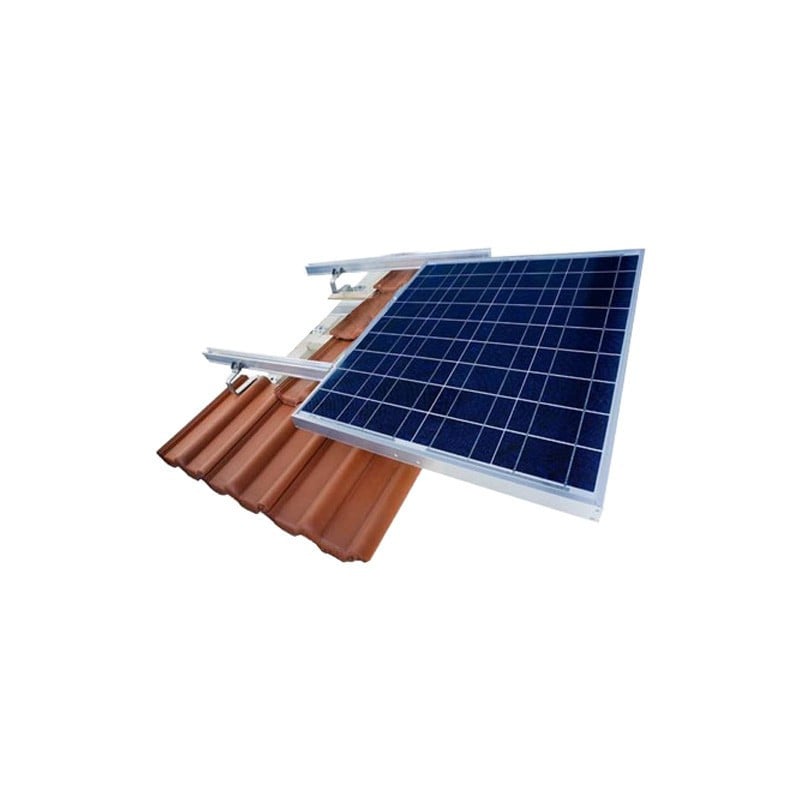

Questo kit di fissaggio per tetto a falda è pensato per installare file lunghe di pannelli fotovoltaici su tetti inclinati con tegole, senza bisogno di zavorre: il fissaggio avviene tramite ganci ancorati al sottotetto, per un sistema leggero e adatto anche a superfici non perfettamente piane.
Due configurazioni possibili
I 4 profilati da 325cm ciascuno (650cm totali, uniti da 2 giunti di collegamento) sono progettati per due configurazioni: 6 pannelli fotovoltaici di larghezza fino a 105cm ciascuno, oppure 9 pannelli più stretti (fino a 67cm). Per la configurazione a 9 pannelli è necessario specificarlo in fase di ordine, poiché richiede 2 graffette centrali aggiuntive per il supporto intermedio.
Come funziona il fissaggio su tegole
I ganci in alluminio si inseriscono sotto le tegole e si fissano al sottotetto (listelli o travetti) tramite viti autofilettanti non incluse. Una volta riposizionata la tegola, il gancio resta visibile quanto basta per agganciare i binari su cui si fissa il pannello, in verticale o in orizzontale a seconda delle preferenze.
Specifiche tecniche
| Codice prodotto | ST-F-6MFV |
| Tipologia | Kit fissaggio tetto a falda (tegole) |
| Pannelli supportati | 6 pannelli (largh. max 105cm) oppure 9 pannelli (largh. max 67cm) |
| Orientamento pannello | Verticale o orizzontale |
| Materiale | Alluminio anodizzato |
| Superfici compatibili | Tetti a falda con tegole, anche non perfettamente piani |
| Contenuto fornitura | 4 binari alluminio 325cm cad. (650cm totali), 2 giunti di collegamento, 4 graffe terminali, 4 graffe centrali, 8 ganci tetto a tegola, bulloneria varia |
| Peso | 10 kg |
| Dimensioni imballo | 100 x 60 x 30 cm |
Cosa include la fornitura
- 4 binari in alluminio, lunghezza 325cm ciascuno (650cm totali)
- 2 giunti di collegamento tra i binari
- 4 graffe terminali per il fissaggio del pannello solare
- 4 graffe centrali per il fissaggio del pannello solare
- 8 ganci per tetto a tegola
- Kit bulloneria varia
Domande frequenti
Posso montare 9 pannelli invece di 6 su questo kit?
Sì, se i pannelli hanno larghezza fino a 67cm ciascuno. In questo caso è necessario specificarlo in fase di ordine, perché servono 2 graffette centrali aggiuntive per il supporto intermedio dei moduli.
Data la lunghezza di 650cm, è consigliata l'installazione professionale?
Sì. Con un peso di 10 kg e una lunghezza complessiva di 650cm su 4 binari uniti da giunti, si raccomanda l'installazione da parte di personale qualificato per garantire un fissaggio corretto e sicuro su tutta la lunghezza del sistema.
A cosa servono i 2 giunti di collegamento?
I giunti uniscono i 4 binari da 325cm in un'unica linea continua di 650cm, garantendo continuità strutturale e allineamento lungo tutta la fila di pannelli.
Posso montare il pannello sia in verticale che in orizzontale?
Sì, i binari permettono di orientare i pannelli fotovoltaici sia in verticale (ritratto) che in orizzontale (paesaggio), a seconda delle esigenze estetiche o di spazio sul tetto.
Funziona anche su tetti non perfettamente piani?
Sì, il sistema di ganci e binari è progettato per adattarsi anche a superfici irregolari o non perfettamente piane, tipiche dei tetti a falda con tegole.
