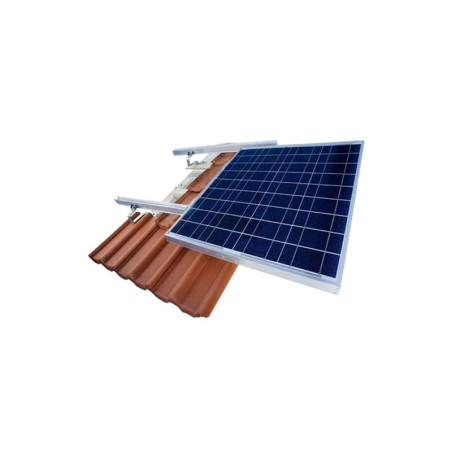

Dachunterstützung für Satteldach für 6 Solarmodule - max. 650 cm
Montageset aus eloxiertem Aluminium für Schrägdach mit Ziegeln. Die Schienen, insgesamt 650cm, halten 6 Module bis 105cm Breite, oder 9 Module mit 67cm (mit 2 zusätzlichen Mittelklemmen, bei Bestellung anzugeben).
Dieses Montageset für Schrägdächer ist für die Installation langer Reihen von Solarmodulen auf geneigten Ziegeldächern konzipiert, ganz ohne Ballast: Die Befestigung erfolgt über Haken, die im Dachstuhl verankert werden – ein leichtes System, das auch auf nicht perfekt ebenen Flächen funktioniert.
Zwei mögliche Konfigurationen
Die 4 Schienen à 325cm (insgesamt 650cm, verbunden durch 2 Verbindungselemente) sind für zwei Konfigurationen ausgelegt: 6 Solarmodule bis 105cm Breite je Modul, oder 9 schmalere Module (bis 67cm). Für die 9-Modul-Konfiguration bitte bei der Bestellung angeben, da 2 zusätzliche Mittelklemmen für die Zwischenabstützung benötigt werden.
So funktioniert die Befestigung auf Ziegeln
Die Aluminiumhaken werden unter die Ziegel geschoben und mit nicht enthaltenen selbstschneidenden Schrauben am Dachstuhl (Latten oder Sparren) befestigt. Nachdem der Ziegel wieder aufgelegt wurde, bleibt der Haken gerade so weit sichtbar, dass die Schienen eingehängt werden können, an denen das Panel je nach Wunsch vertikal oder horizontal montiert wird.
Technische Daten
| Produktcode | ST-F-6MFV |
| Typ | Montageset für Schrägdach (Ziegel) |
| Unterstützte Module | 6 Module (max. Breite 105cm) oder 9 Module (max. Breite 67cm) |
| Panelausrichtung | Vertikal oder horizontal |
| Material | Eloxiertes Aluminium |
| Kompatible Flächen | Geneigte Ziegeldächer, auch uneben |
| Packungsinhalt | 4 Aluminiumschienen à 325cm (650cm gesamt), 2 Verbindungselemente, 4 Endklemmen, 4 Mittelklemmen, 8 Ziegeldachhaken, diverses Montagematerial |
| Gewicht | 10 kg |
| Packmaße | 100 x 60 x 30 cm |
Lieferumfang
- 4 Aluminiumschienen, je 325cm lang (650cm gesamt)
- 2 Verbindungselemente zwischen den Schienen
- 4 Endklemmen zur Befestigung des Solarpanels
- 4 Mittelklemmen zur Befestigung des Solarpanels
- 8 Ziegeldachhaken
- Diverses Montagematerial-Set
Häufig gestellte Fragen
Kann ich 9 statt 6 Module auf diesem Set montieren?
Ja, wenn die Module jeweils bis zu 67cm breit sind. In diesem Fall bitte bei der Bestellung angeben, da 2 zusätzliche Mittelklemmen für die Zwischenabstützung der Module benötigt werden.
Wird bei 650cm Länge eine professionelle Installation empfohlen?
Ja. Bei einem Gewicht von 10 kg und einer Gesamtlänge von 650cm über 4 verbundene Schienen wird die Installation durch qualifiziertes Fachpersonal empfohlen, um eine korrekte und sichere Befestigung über die gesamte Länge des Systems zu gewährleisten.
Wofür dienen die 2 Verbindungselemente?
Die Verbindungselemente verbinden die 4 Schienen à 325cm zu einer durchgehenden 650cm-Linie und gewährleisten strukturelle Kontinuität und Ausrichtung entlang der gesamten Modulreihe.
Kann ich die Module sowohl vertikal als auch horizontal montieren?
Ja, die Schienen ermöglichen es, die Solarmodule je nach ästhetischen Vorlieben oder Platzangebot auf dem Dach entweder vertikal (Hochformat) oder horizontal (Querformat) auszurichten.
Funktioniert es auch auf nicht perfekt ebenen Dächern?
Ja, das System aus Haken und Schienen ist so konzipiert, dass es sich auch an unregelmäßige oder unebene Flächen anpasst, wie sie bei Ziegeldächern häufig vorkommen.
