Structure de support modulaire 30° et 45° pour module photovoltaïque sur toit
Structure modulaire en aluminium anodisé de 3mm pour fixer 1 panneau solaire (largeur max 105cm) sur toit plat, avec inclinaison réglable à 30° ou 45° selon l'exposition. Ancrage au sol, sans percer.
Vous cherchez une structure modulaire offrant le choix entre 30° et 45° ? Ce support en aluminium aide à adapter l'inclinaison d'un panneau à l'espace et au projet.
Vérifiez les dimensions du module et de son cadre avant l'achat. Fixations, lestage et résistance au vent et à la neige doivent être évalués sur le site.
Cette structure de support modulaire en aluminium anodisé de 3mm est conçue pour installer 1 panneau solaire (largeur maximale 105 cm) sur un toit plat, avec la possibilité de choisir entre une inclinaison de 30° ou 45° selon l'exposition et la latitude du site d'installation.
Pourquoi choisir la version modulaire plutôt que la version fixe
Contrairement aux structures à inclinaison fixe de 45°, cette version permet de sélectionner l'angle le plus adapté : 30° pour les latitudes plus basses ou lorsqu'on privilégie la production estivale, 45° pour un compromis plus équilibré sur toute l'année. C'est la solution adaptée quand on n'est pas sûr de l'inclinaison optimale ou qu'on souhaite la flexibilité de la modifier ultérieurement.
À quoi sert cette structure

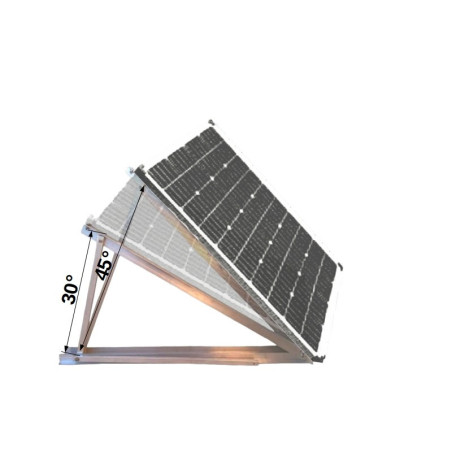

Le système est lesté directement sur le toit plat, évitant ainsi de percer la membrane d'étanchéité. Deux chevalets triangulaires réglables soutiennent le panneau, permettant de régler l'inclinaison souhaitée lors du montage.
Caractéristiques techniques
| Référence produit | SUPP-1MFV-M |
| Type | Structure modulaire pour toit plat |
| Panneaux pris en charge | 1 panneau solaire (largeur max 105 cm) |
| Inclinaison | Réglable à 30° ou 45° |
| Matériau | Aluminium anodisé, épaisseur 3mm |
| Surfaces compatibles | Toit plat (ancrage au sol) |
| Contenu du colis | 2 chevalets triangulaires réglables 30°/45°, 2 traverses horizontales de 110cm, 4 pinces de fixation terminale, visserie |
| Poids | 8 kg |
| Dimensions du colis | 100 x 50 x 20 cm |
Contenu de la fourniture
- 2 chevalets triangulaires réglables 30°/45°
- 2 traverses horizontales de 110cm
- 4 pinces de fixation terminale
- Visserie complète de montage
Questions fréquentes
Quelle est la différence entre cette version et la structure fixe à 45° ?
La version modulaire permet de choisir, et de modifier ultérieurement si besoin, l'inclinaison entre 30° et 45°, tandis que la structure fixe (SUPP-1MFV) n'a qu'un seul angle de 45° non réglable.
Comment choisir entre inclinaison 30° et 45° ?
En général, 30° est préférable aux latitudes plus basses ou si vous souhaitez privilégier la production estivale, tandis que 45° offre un compromis plus équilibré sur toute l'année. Le choix optimal dépend toutefois de la latitude, de l'orientation et des besoins spécifiques de votre installation.
Quelle largeur maximale de panneau cette structure supporte-t-elle ?
La structure est dimensionnée pour des panneaux solaires d'une largeur totale allant jusqu'à 105 cm. Pour des panneaux plus larges, contactez-nous pour vérifier la compatibilité.
Puis-je l'installer sur un toit plat sans percer la membrane d'étanchéité ?
Oui, la structure est conçue pour un ancrage au sol par lestage, évitant ainsi de percer la membrane d'étanchéité du toit.
Que contient le colis ?
Le kit comprend 2 chevalets triangulaires réglables 30°/45°, 2 traverses horizontales de 110cm, 4 pinces de fixation terminale et la visserie complète. Les lests pour l'ancrage au sol ne sont pas inclus.
