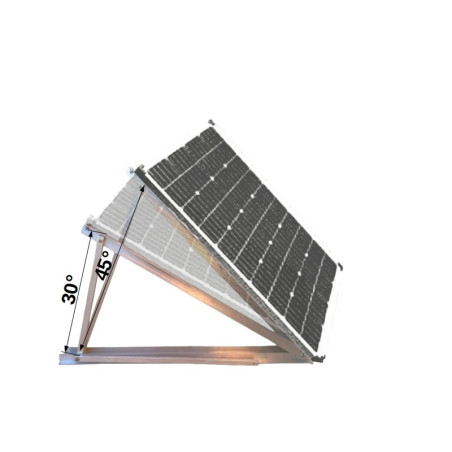

Estructura de soporte modular 30° y 45° para módulo fotovoltaico en techo.
Estructura modular en aluminio anodizado de 3mm para fijar 1 panel solar (ancho máx. 105cm) en tejado plano, con inclinación regulable a 30° o 45° según la exposición. Anclaje a tierra, sin taladrar.
¿Buscas una estructura modular que permita elegir entre 30° y 45°? Este soporte de aluminio ayuda a ajustar la inclinación de un panel según el espacio y el proyecto.
Comprueba las medidas del módulo y su marco antes de comprar. Las fijaciones, los lastres y la resistencia al viento y a la nieve deben evaluarse en el lugar de instalación.
Esta estructura de sostén modular en aluminio anodizado de 3mm está pensada para instalar 1 panel solar (ancho máximo 105 cm) en tejado plano, con la posibilidad de elegir entre una inclinación de 30° o 45° según la exposición y la latitud del lugar de instalación.
Por qué elegir la versión modular en lugar de la fija
A diferencia de las estructuras con inclinación fija de 45°, esta versión permite seleccionar el ángulo más adecuado: 30° para latitudes más bajas o cuando se prioriza la producción estival, 45° para un compromiso más equilibrado durante todo el año. Es la solución adecuada cuando no estás seguro de la inclinación óptima o quieres la flexibilidad de cambiarla más adelante.
Para qué sirve esta estructura
El sistema se ancla a tierra sobre el tejado plano, evitando taladrar la lámina impermeabilizante. Dos caballetes triangulares regulables sostienen el panel, permitiendo ajustar la inclinación deseada durante el montaje.
Especificaciones técnicas
| Código de producto | SUPP-1MFV-M |
| Tipología | Estructura modular para tejado plano |
| Paneles soportados | 1 panel solar (ancho máx. 105 cm) |
| Inclinación | Regulable a 30° o 45° |
| Material | Aluminio anodizado, 3mm de espesor |
| Superficies compatibles | Tejado plano (anclaje a tierra) |
| Contenido del paquete | 2 caballetes triangulares regulables 30°/45°, 2 travesaños horizontales de 110cm, 4 grapas de fijación terminal, tornillería |
| Peso | 8 kg |
| Dimensiones del paquete | 100 x 50 x 20 cm |
Qué incluye el suministro
- 2 caballetes triangulares regulables 30°/45°
- 2 travesaños horizontales de 110cm
- 4 grapas de fijación terminal
- Tornillería completa de montaje
Preguntas frecuentes
¿Cuál es la diferencia entre esta versión y la estructura fija de 45°?
La versión modular permite elegir, y cambiar más adelante si es necesario, la inclinación entre 30° y 45°, mientras que la estructura fija (SUPP-1MFV) tiene un único ángulo de 45° no regulable.
¿Cómo elijo entre inclinación de 30° y 45°?
Por lo general, 30° es preferible en latitudes más bajas o si quieres priorizar la producción en los meses de verano, mientras que 45° ofrece un compromiso más equilibrado durante todo el año. La elección óptima depende de la latitud, la orientación y las necesidades específicas de tu instalación.
¿Qué ancho máximo de panel soporta esta estructura?
La estructura está dimensionada para paneles solares con un ancho total de hasta 105 cm. Para paneles más anchos, contáctanos para comprobar la compatibilidad.
¿Puedo instalarla en un tejado plano sin taladrar la lámina impermeabilizante?
Sí, la estructura está pensada para el anclaje a tierra mediante lastres, evitando así taladrar la membrana impermeabilizante del tejado.
¿Qué incluye el paquete?
El kit incluye 2 caballetes triangulares regulables 30°/45°, 2 travesaños horizontales de 110cm, 4 grapas de fijación terminal y la tornillería completa. Los lastres para el anclaje a tierra no están incluidos.
