Modulare Tragstruktur 30° und 45° für Photovoltaikmodule auf dem Dach
Modulare Struktur aus 3mm eloxiertem Aluminium zur Befestigung von 1 Solarmodul (max. Breite 105cm) auf einem Flachdach, mit verstellbarer Neigung von 30° oder 45° je nach Ausrichtung. Bodenverankerung, ohne Bohren.
Suchen Sie eine modulare Konstruktion mit wählbaren 30° oder 45°? Diese Aluminiumhalterung hilft, die Neigung eines einzelnen Moduls an Platz und Planung anzupassen.
Prüfen Sie vor dem Kauf Modul- und Rahmenmaße. Befestigung, Ballast sowie Wind- und Schneelasten müssen am Montageort fachgerecht bewertet werden.
Diese modulare Halterung aus 3mm eloxiertem Aluminium ist für die Montage von 1 Solarmodul (maximale Breite 105 cm) auf einem Flachdach konzipiert, mit der Möglichkeit, je nach Ausrichtung und Breitengrad des Installationsorts zwischen 30° oder 45° Neigung zu wählen.
Warum die modulare statt der festen Version wählen
Im Gegensatz zu Strukturen mit fester 45°-Neigung ermöglicht diese Version, den passenden Winkel auszuwählen: 30° für niedrigere Breitengrade oder wenn der Sommerertrag im Vordergrund steht, 45° für einen ausgewogeneren Kompromiss über das ganze Jahr. Die richtige Wahl, wenn du dir bei der optimalen Neigung unsicher bist oder sie später flexibel ändern möchtest.
Wofür diese Struktur gedacht ist

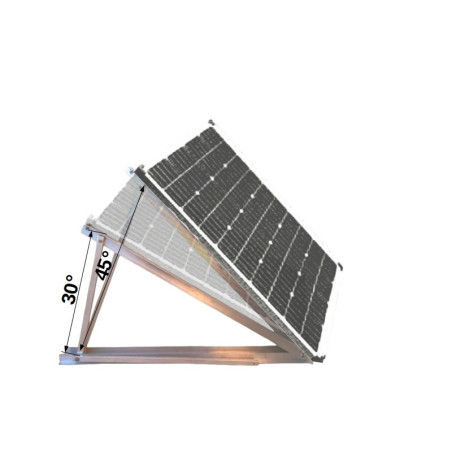

Das System wird direkt auf dem Flachdach beschwert, sodass die Dachabdichtung nicht durchbohrt werden muss. Zwei verstellbare Dreiecksböcke halten das Panel und ermöglichen es, die gewünschte Neigung bei der Montage einzustellen.
Technische Daten
| Produktcode | SUPP-1MFV-M |
| Typ | Modulare Struktur für Flachdach |
| Unterstützte Module | 1 Solarmodul (max. Breite 105 cm) |
| Neigung | Verstellbar 30° oder 45° |
| Material | Eloxiertes Aluminium, 3mm stark |
| Kompatible Flächen | Flachdach (Bodenverankerung) |
| Packungsinhalt | 2 verstellbare Dreiecksböcke (30°/45°), 2 horizontale Querschienen (110cm), 4 Endklemmen, Montagematerial |
| Gewicht | 8 kg |
| Packmaße | 100 x 50 x 20 cm |
Lieferumfang
- 2 verstellbare Dreiecksböcke, 30°/45°-Neigung
- 2 horizontale Querschienen, 110cm
- 4 Endklemmen
- Komplettes Montagematerial
Häufig gestellte Fragen
Was ist der Unterschied zwischen dieser Version und der festen 45°-Struktur?
Die modulare Version lässt dich die Neigung zwischen 30° und 45° wählen und bei Bedarf später ändern, während die feste Struktur (SUPP-1MFV) nur einen festen, nicht verstellbaren 45°-Winkel hat.
Wie wähle ich zwischen 30° und 45° Neigung?
Generell ist 30° bei niedrigeren Breitengraden oder bei Priorität auf Sommerertrag vorzuziehen, während 45° einen ausgewogeneren Kompromiss über das ganze Jahr bietet. Die optimale Wahl hängt jedoch von Breitengrad, Ausrichtung und den spezifischen Anforderungen deiner Anlage ab.
Welche maximale Modulbreite unterstützt diese Struktur?
Die Struktur ist für Solarmodule mit einer Gesamtbreite von bis zu 105 cm ausgelegt. Bei breiteren Modulen kontaktiere uns bitte, um die Kompatibilität zu prüfen.
Kann ich sie ohne Durchbohren der Dachabdichtung auf einem Flachdach montieren?
Ja, die Struktur ist für die Beschwerung mit Ballast konzipiert, sodass die Dachabdichtung nicht durchbohrt werden muss.
Was ist im Lieferumfang enthalten?
Das Set enthält 2 verstellbare Dreiecksböcke (30°/45°), 2 horizontale Querschienen (110cm), 4 Endklemmen und komplettes Montagematerial. Ballast für die Bodenverankerung ist nicht enthalten.
