Kit Panneau Solaire DIY 80W – 36 Cellules 3x6

Le kit panneau solaire DIY 80W de MR WATT contient 36 demi-cellules solaires monocristallines grade A au format 3"x6" (78x156 mm) et les accessoires pour les relier. Avec 36 cellules en série, vous fabriquez un panneau 12V nominal qui, grâce à la forme rectangulaire des cellules, peut devenir une bande d'à peine plus de 30 cm de large. Nous avons conçu ce kit pour les espaces où aucun panneau du commerce ne rentre.

Pourquoi choisir les demi-cellules 3x6

La cellule de 78x156 mm est une cellule de 6" coupée en deux. Chaque demi-cellule produit environ 2,2 W pour environ 4 A, moins de la moitié du courant d'une cellule entière. Cela apporte deux avantages concrets :

• Formes étroites : deux colonnes de 18 cellules donnent une bande d'environ 32x146 cm, qui tient entre deux lanterneaux, le long d'un bord de toit ou sur la toile d'un bimini.
• Courant plus faible : moins de pertes résistives dans les rubans et les câbles, et un régulateur PWM de 10 A suffit largement.

Caractéristiques techniques K36MS3-AH

Quelles dimensions aura votre panneau

• 2 colonnes de 18 cellules : une bande d'environ 32x146 cm, la forme typique des demi-cellules.
• 4 colonnes de 9 cellules : environ 63x73 cm, presque carré.
• 6 colonnes de 6 cellules : environ 95x48 cm, bas et large.

Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, un panneau de 80 W produit en moyenne environ 0,26 kWh par jour sur l'année, davantage les jours d'été. De quoi maintenir chargée la batterie de servitude d'un camping-car à l'arrêt, alimenter l'éclairage LED et la pompe à eau, recharger téléphones et tablettes, ou garder chargée la batterie moteur d'un bateau au mouillage.

Questions fréquentes

Que contient exactement le kit ?

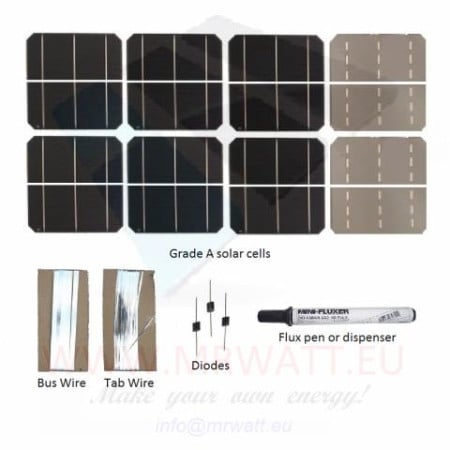

36 demi-cellules solaires monocristallines grade A de 78x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, le cadre, la boîte de jonction et le régulateur de charge ne sont pas inclus.

Quel panneau j'obtiens en reliant les 36 cellules en série ?

Un panneau de 80 W en 12V nominal, avec environ 19 V à puissance maximale, 22-23 V en circuit ouvert et environ 4 A de courant : des valeurs adaptées à la charge d'une batterie 12V via un régulateur PWM ou MPPT.

Les demi-cellules sont-elles plus difficiles à souder ?

Non, elles se soudent comme des cellules entières : le ruban va de la face avant (négatif) d'une cellule à la face arrière (positif) de la suivante. Plus étroites, elles sont même un peu plus robustes à manipuler. Utilisez un fer de 60-80 W et n'appuyez pas avec la panne.

Quel régulateur de charge faut-il ?

Le régulateur est toujours indispensable : brancher le panneau directement sur la batterie la surcharge, avec un risque d'électrolyse et d'explosion. Avec environ 4 A, un régulateur PWM de 10 A suffit.

Puis-je obtenir plus de puissance dans le même espace ?

Si la place le permet, notre kit de 160 W avec 36 cellules entières de 156x156 mm double la puissance à nombre de cellules égal, mais avec une surface double et plus de 8 A de courant. Si vous avez besoin d'un panneau 24V, il existe le kit de 160 W avec 72 demi-cellules du même format.
