Kit Pannello Solare Fai da Te 80W – 36 Celle 3x6

Il kit pannello solare fai da te da 80W di MR WATT contiene 36 mezze celle solari monocristalline di classe A da 3"x6" (78x156 mm) e gli accessori per collegarle. Con 36 celle in serie costruisci un pannello da 12V nominali che, grazie alla forma rettangolare delle celle, può diventare una striscia larga poco più di 30 cm. È un kit ideato da noi, per quegli spazi dove un pannello commerciale non entra.

Perché scegliere le mezze celle 3x6

La cella da 78x156 mm è una cella da 6" tagliata a metà. Ogni mezza cella produce circa 2,2 W con circa 4 A di corrente, meno della metà di una cella intera. Questo porta due vantaggi concreti:

• Forme strette: mettendo due colonne di 18 celle ottieni una striscia di circa 32x146 cm, che sta tra due oblò, lungo il bordo di un tetto o sul telo di un bimini.
• Corrente più bassa: meno perdite resistive nei nastri e nei cavi, e un regolatore PWM da 10 A è più che sufficiente.

Specifiche tecniche K36MS3-AH

Che misure avrà il tuo pannello

• 2 colonne da 18 celle: una striscia di circa 32x146 cm, la forma tipica delle mezze celle.
• 4 colonne da 9 celle: circa 63x73 cm, quasi quadrato.
• 6 colonne da 6 celle: circa 95x48 cm, basso e largo.

Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia un pannello da 80 W produce in media circa 0,3 kWh al giorno su base annua, oltre 0,3 kWh nelle giornate estive. Basta per mantenere carica la batteria di servizio di un camper fermo, alimentare luci LED e pompa dell'acqua, ricaricare telefoni e tablet, oppure tenere in carica la batteria motore di una barca all'ormeggio.

Domande frequenti

Cosa contiene esattamente il kit?

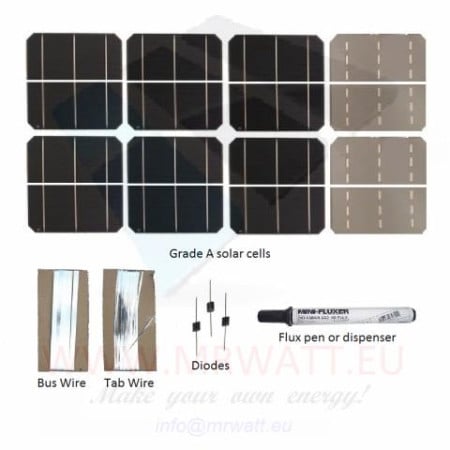

36 mezze celle solari monocristalline di classe A da 78x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, la cornice, la scatola di giunzione e il regolatore di carica.

Che pannello ottengo collegando le 36 celle in serie?

Un pannello da 80 W e 12V nominali, con circa 19 V alla massima potenza, 22-23 V a circuito aperto e circa 4 A di corrente: valori adatti a caricare una batteria da 12V con regolatore PWM o MPPT.

Le mezze celle sono più difficili da saldare?

No, si saldano come le celle intere: il nastro va dal fronte (negativo) di una cella al retro (positivo) della successiva. Essendo più strette sono anche un po' più robuste da maneggiare. Usa un saldatore da 60-80 W e non premere con la punta.

Che regolatore di carica serve?

Il regolatore è sempre obbligatorio: collegare il pannello direttamente alla batteria la sovraccarica, con rischio di elettrolisi ed esplosione. Con circa 4 A basta un regolatore PWM da 10 A.

Posso ottenere più potenza nello stesso spazio?

Se lo spazio lo permette, il nostro kit da 160 W con 36 celle intere da 156x156 mm raddoppia la potenza a parità di numero di celle, ma con una superficie doppia e oltre 8 A di corrente. Se invece hai bisogno di un 24V, c'è il kit da 160 W con 72 mezze celle dello stesso formato.
