Solarmodul-Bausatz 80W – 36 Monozellen 3x6 Zoll

Der Solarmodul-Bausatz 80W von MR WATT enthält 36 halbierte monokristalline Solarzellen der Klasse A im Format 3"x6" (78x156 mm) und das Zubehör, um sie zu verschalten. Mit 36 Zellen in Reihe bauen Sie ein Modul mit 12V Nennspannung, das dank der rechteckigen Zellen zu einem Streifen von kaum mehr als 30 cm Breite werden kann. Wir haben den Bausatz für Flächen entwickelt, auf die kein handelsübliches Modul passt.

Warum halbierte 3x6-Zellen

Die 78x156-mm-Zelle ist eine halbierte 6"-Zelle. Jede Halbzelle liefert etwa 2,2 W bei rund 4 A, also weniger als die Hälfte des Stroms einer ganzen Zelle. Das bringt zwei konkrete Vorteile:

• Schmale Formen: Zwei Spalten mit je 18 Zellen ergeben einen Streifen von etwa 32x146 cm, der zwischen zwei Dachluken, entlang einer Dachkante oder auf ein Bimini passt.
• Geringerer Strom: weniger ohmsche Verluste in Bändchen und Kabeln, und ein PWM-Regler mit 10 A reicht völlig aus.

Technische Daten K36MS3-AH

Wie groß Ihr Modul wird

• 2 Spalten zu 18 Zellen: ein Streifen von etwa 32x146 cm, die typische Halbzellen-Form.
• 4 Spalten zu 9 Zellen: etwa 63x73 cm, fast quadratisch.
• 6 Spalten zu 6 Zellen: etwa 95x48 cm, niedrig und breit.

Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugt ein 80-W-Modul im Jahresmittel rund 0,22 kWh pro Tag, an Sommertagen mehr. Das reicht, um die Bordbatterie eines abgestellten Wohnmobils zu erhalten, LED-Licht und Wasserpumpe zu betreiben, Handys und Tablets zu laden oder die Starterbatterie eines Bootes am Liegeplatz geladen zu halten.

Häufige Fragen

Was genau ist im Bausatz enthalten?

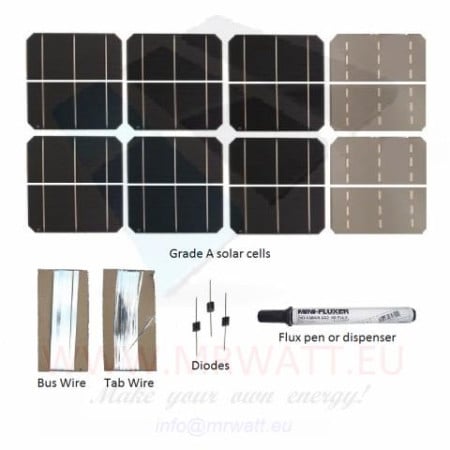

36 halbierte monokristalline Solarzellen der Klasse A im Format 78x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdose und Laderegler.

Welches Modul erhalte ich, wenn ich alle 36 Zellen in Reihe schalte?

Ein Modul mit 80 W und 12V Nennspannung, etwa 19 V im MPP, 22-23 V Leerlaufspannung und rund 4 A Strom: geeignet zum Laden einer 12V-Batterie über einen PWM- oder MPPT-Regler.

Sind Halbzellen schwieriger zu löten?

Nein, sie werden wie ganze Zellen gelötet: Das Bändchen führt von der Vorderseite (Minus) einer Zelle zur Rückseite (Plus) der nächsten. Da sie schmaler sind, lassen sie sich sogar etwas robuster handhaben. Verwenden Sie einen Lötkolben mit 60-80 W und drücken Sie nicht mit der Spitze.

Welchen Laderegler brauche ich?

Ein Laderegler ist immer Pflicht: Wird das Modul direkt an die Batterie angeschlossen, wird sie überladen, mit Gefahr von Elektrolyse und Explosion. Bei rund 4 A reicht ein PWM-Regler mit 10 A.

Bekomme ich auf gleicher Fläche mehr Leistung?

Wenn der Platz es erlaubt, verdoppelt unser 160-W-Bausatz mit 36 ganzen 156x156-mm-Zellen die Leistung bei gleicher Zellenzahl, allerdings mit doppelter Fläche und über 8 A Strom. Brauchen Sie ein 24V-Modul, gibt es den 160-W-Bausatz mit 72 Halbzellen im gleichen Format.
