Kit Panel Solar Hazlo Tú Mismo 80W 36 Células 3x6

El kit de panel solar hazlo tú mismo de 80W de MR WATT incluye 36 medias células solares monocristalinas de grado A de 3"x6" (78x156 mm) y los accesorios para conectarlas. Con 36 células en serie fabricas un panel de 12V nominales que, gracias a la forma rectangular de las células, puede convertirse en una franja de poco más de 30 cm de ancho. Es un kit diseñado por nosotros para esos espacios donde un panel comercial no cabe.

Por qué elegir las medias células 3x6

La célula de 78x156 mm es una célula de 6" cortada por la mitad. Cada media célula produce unos 2,2 W con unos 4 A de corriente, menos de la mitad que una célula entera. Esto aporta dos ventajas concretas:

• Formas estrechas: con dos columnas de 18 células obtienes una franja de unos 32x146 cm, que cabe entre dos claraboyas, a lo largo del borde de un techo o sobre la lona de un bimini.
• Menor corriente: menos pérdidas resistivas en cintas y cables, y un regulador PWM de 10 A es más que suficiente.

Especificaciones técnicas K36MS3-AH

Qué medidas tendrá tu panel

• 2 columnas de 18 células: una franja de unos 32x146 cm, la forma típica de las medias células.
• 4 columnas de 9 células: unos 63x73 cm, casi cuadrado.
• 6 columnas de 6 células: unos 95x48 cm, bajo y ancho.

Las medidas consideran 3 mm entre células, sin marco. Se necesita un soldador de 60-80 W con punta plana, una superficie lisa y aislante térmica y un sistema de encapsulado (EVA, resina de silicona transparente como QSIL 216 o doble vidrio), no incluido. Encontrarás guías y vídeos en la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY.

Qué puedes hacer con él en el día a día

En España un panel de 80 W produce de media unos 0,34 kWh al día en promedio anual, y más en los días de verano. Basta para mantener cargada la batería de servicio de una autocaravana aparcada, alimentar luces LED y la bomba de agua, cargar móviles y tabletas, o mantener cargada la batería del motor de un barco amarrado.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

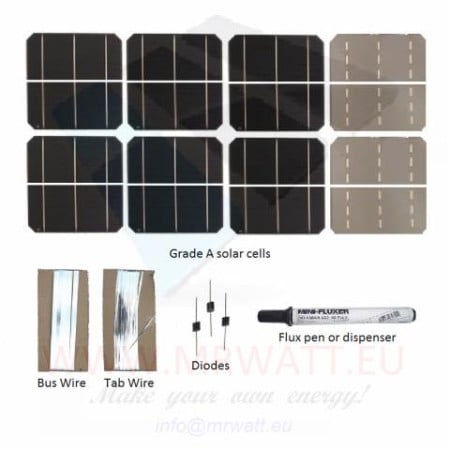

36 medias células solares monocristalinas de grado A de 78x156 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, el marco, la caja de conexiones ni el regulador de carga.

¿Qué panel obtengo conectando las 36 células en serie?

Un panel de 80 W y 12V nominales, con unos 19 V a máxima potencia, 22-23 V en circuito abierto y unos 4 A de corriente: valores adecuados para cargar una batería de 12V con regulador PWM o MPPT.

¿Las medias células son más difíciles de soldar?

No, se sueldan igual que las células enteras: la cinta va de la cara frontal (negativo) de una célula a la cara posterior (positivo) de la siguiente. Al ser más estrechas, también son algo más robustas al manipularlas. Usa un soldador de 60-80 W y no presiones con la punta.

¿Qué regulador de carga necesito?

El regulador es siempre obligatorio: conectar el panel directamente a la batería la sobrecarga, con riesgo de electrólisis y explosión. Con unos 4 A basta un regulador PWM de 10 A.

¿Puedo obtener más potencia en el mismo espacio?

Si el espacio lo permite, nuestro kit de 160 W con 36 células enteras de 156x156 mm duplica la potencia con el mismo número de células, pero con el doble de superficie y más de 8 A de corriente. Si en cambio necesitas un panel de 24V, está el kit de 160 W con 72 medias células del mismo formato.
