Kit Panneau Solaire DIY 490W – 108 Cellules 6x6

Le kit panneau solaire DIY 490W de MR WATT contient 108 cellules solaires monocristallines grade A au format 6"x6" (156x156 mm) et les accessoires pour les relier. C'est le plus grand kit de notre gamme : assez de cellules pour trois panneaux 12V ou pour une chaîne haute tension alimentant une petite installation en site isolé. Nous avons conçu ce kit nous-mêmes.

Trois panneaux ou une chaîne : les choix de conception

• Trois panneaux de 36 cellules en parallèle : environ 19 V et 8-8,5 A chacun, environ 25 A au total sur batterie 12V. Avec trois panneaux ou plus en parallèle, il est conseillé de mettre un fusible sur chaque panneau : si l'un tombe en panne ou est ombragé, les deux autres peuvent y injecter un courant supérieur à ce que ses cellules et ses rubans supportent.
• 108 cellules en série : environ 57 V à puissance maximale et environ 8,5 A. C'est la solution la plus propre pour une installation fixe : câbles plus fins, aucun parallèle, mais il faut un régulateur MPPT avec une entrée photovoltaïque d'au moins 100 V, idéalement 150 V. À 25 °C la tension à vide est d'environ 67 V, et en hiver sous zéro elle dépasse 72-75 V.

Caractéristiques techniques K108ML3-AH

Quelles dimensions auront les panneaux

Chaque panneau de 36 cellules en 4 rangées de 9 a une surface de cellules d'environ 63x143 cm ; trois panneaux côte à côte occupent environ 1,9x1,4 m. Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 490 W produisent en moyenne environ 1,6 kWh par jour sur l'année, davantage les jours d'été. Avec une batterie adaptée et un petit onduleur, dans une maison de campagne ou un chalet utilisé souvent, ils couvrent un réfrigérateur économe, l'éclairage LED, la télévision, l'ordinateur, la box internet et une pompe à eau.

Questions fréquentes

Que contient exactement le kit ?

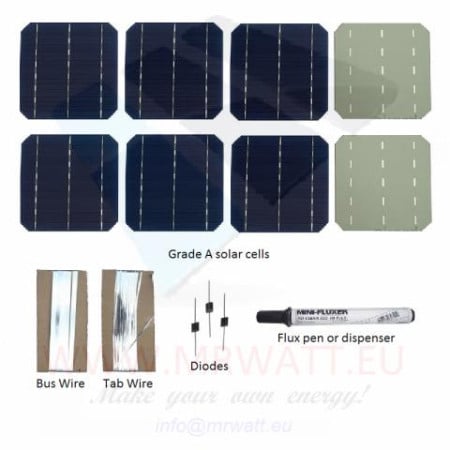

108 cellules solaires monocristallines grade A de 156x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, les cadres, les boîtes de jonction, les fusibles et le régulateur de charge ne sont pas inclus.

Quel régulateur faut-il pour 490 W ?

Le régulateur est toujours indispensable. Sur batterie 12V, le courant de charge atteint environ 36 A : il faut donc un MPPT de 40 A ; sur batterie 24V, un modèle de 20-30 A suffit. Avec la chaîne de 108 cellules, l'entrée photovoltaïque doit supporter au moins 100 V.

Pourquoi faut-il des fusibles avec trois panneaux en parallèle ?

Si un panneau est en court-circuit ou fortement ombragé, les deux autres peuvent y déverser leur courant, environ 17 A, soit le double de ce que produisent ses propres cellules. Un fusible d'environ 15 A sur chaque panneau coupe le défaut avant qu'il n'endommage cellules et rubans.

Puis-je le raccorder au réseau de la maison ?

Non. Les panneaux fabriqués soi-même n'ont pas les certifications exigées pour les installations raccordées au réseau : le kit est conçu pour les sites isolés avec batterie et régulateur.

Combien de temps faut-il pour le fabriquer ?

Avec 108 grandes cellules, c'est un projet de plusieurs jours. Terminez et testez au soleil un panneau de 36 cellules avant de passer aux deux autres. Les cellules de rechange incluses couvrent les casses les plus courantes.
