Solarmodul-Bausatz 490W – 108 Monozellen 6x6 Zoll

Der Solarmodul-Bausatz 490W von MR WATT enthält 108 monokristalline Solarzellen der Klasse A im Format 6"x6" (156x156 mm) und das Zubehör, um sie zu verschalten. Es ist der größte Bausatz unserer Reihe: genug Zellen für drei 12V-Module oder für einen Hochvolt-Strang, der eine kleine Inselanlage versorgt. Den Bausatz haben wir selbst entwickelt.

Drei Module oder ein Strang: die Planungsentscheidungen

• Drei Module mit je 36 Zellen parallel: je etwa 19 V und 8-8,5 A, zusammen rund 25 A an einer 12V-Batterie. Bei drei oder mehr parallelen Modulen empfiehlt sich eine Sicherung pro Modul: Fällt eines aus oder ist verschattet, können die anderen beiden einen höheren Strom hineindrücken, als seine Zellen und Bändchen vertragen.
• 108 Zellen in Reihe: etwa 57 V im MPP und rund 8,5 A. Die sauberste Lösung für eine feste Anlage: dünnere Kabel, keine Parallelschaltung, aber Sie brauchen einen MPPT-Regler mit mindestens 100 V PV-Eingangsspannung, besser 150 V. Bei 25 °C liegt die Leerlaufspannung bei etwa 67 V, bei Frost im Winter über 72-75 V.

Technische Daten K108ML3-AH

Wie groß die Module werden

Jedes Modul mit 36 Zellen in 4 Reihen zu 9 hat eine Zellfläche von etwa 63x143 cm; drei Module nebeneinander belegen rund 1,9x1,4 m. Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 490 W im Jahresmittel rund 1,3 kWh pro Tag, an Sommertagen deutlich mehr. Mit passender Batterie und einem kleinen Wechselrichter versorgen sie in einem Ferienhaus oder einer regelmäßig genutzten Hütte einen sparsamen Kühlschrank, LED-Beleuchtung, Fernseher, Laptop, Router und eine Wasserpumpe.

Häufige Fragen

Was genau ist im Bausatz enthalten?

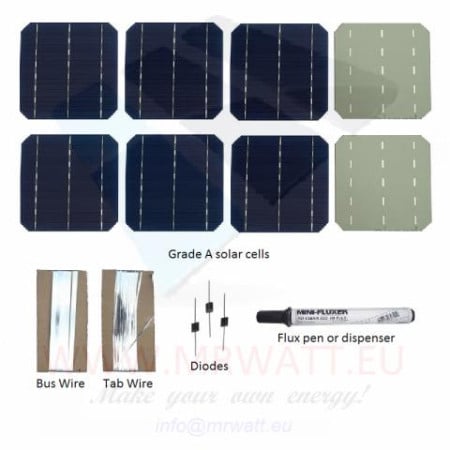

108 monokristalline Solarzellen der Klasse A im Format 156x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdosen, Sicherungen und Laderegler.

Welchen Laderegler brauche ich für 490 W?

Ein Laderegler ist immer Pflicht. An einer 12V-Batterie erreicht der Ladestrom rund 36 A, also braucht es einen MPPT-Regler mit 40 A; an einer 24V-Batterie reichen 20-30 A. Beim 108-Zellen-Strang muss der PV-Eingang mindestens 100 V vertragen.

Warum braucht es Sicherungen bei drei parallelen Modulen?

Wenn ein Modul einen Kurzschluss hat oder stark verschattet ist, können die anderen beiden ihren Strom in es zurückspeisen, rund 17 A, doppelt so viel wie seine eigenen Zellen liefern. Eine Sicherung von etwa 15 A pro Modul unterbricht den Fehler, bevor er Zellen und Bändchen beschädigt.

Kann ich es ans Hausnetz anschließen?

Nein. Selbst gebaute Module haben nicht die für netzgekoppelte Anlagen vorgeschriebenen Zertifizierungen: Der Bausatz ist für Inselanlagen mit Batterie und Laderegler gedacht.

Wie lange dauert der Bau?

Mit 108 großen Zellen ist es ein Projekt über mehrere Tage. Stellen Sie zuerst ein Modul mit 36 Zellen fertig und testen Sie es in der Sonne, bevor Sie an die beiden anderen gehen. Die mitgelieferten Ersatzzellen decken die häufigsten Brüche ab.
