Kit Panel Solar Hazlo Tú Mismo 490W 108 Células 6x6

El kit de panel solar hazlo tú mismo de 490W de MR WATT incluye 108 células solares monocristalinas de grado A de 6"x6" (156x156 mm) y los accesorios para conectarlas. Es el kit más grande de nuestra gama: células suficientes para tres paneles de 12V o para una serie de alta tensión que alimenta una pequeña instalación aislada. Es un kit diseñado por nosotros.

Tres paneles o una serie: las opciones de diseño

• Tres paneles de 36 células en paralelo: unos 19 V y 8-8,5 A cada uno, unos 25 A en total sobre batería de 12V. Con tres o más paneles en paralelo es buena práctica poner un fusible en cada panel: si uno falla o queda a la sombra, los otros dos pueden empujar en su interior una corriente mayor de la que soportan sus células y cintas.
• 108 células en serie: unos 57 V a máxima potencia y unos 8,5 A. Es la solución más limpia para una instalación fija: cables más finos, sin paralelos, pero se necesita un regulador MPPT con entrada fotovoltaica de al menos 100 V, mejor 150 V. A 25 °C la tensión en vacío es de unos 67 V y en invierno bajo cero supera los 72-75 V.

Especificaciones técnicas K108ML3-AH

Qué medidas tendrán los paneles

Cada panel de 36 células en 4 filas de 9 tiene un área de células de unos 63x143 cm; tres paneles juntos ocupan unos 1,9x1,4 m. Las medidas consideran 3 mm entre células, sin marco. Se necesita un soldador de 60-80 W con punta plana, una superficie lisa y aislante térmica y un sistema de encapsulado (EVA, resina de silicona transparente como QSIL 216 o doble vidrio), no incluido. Encontrarás guías y vídeos en la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY.

Qué puedes hacer con él en el día a día

En España 490 W producen de media unos 2,1 kWh al día en promedio anual, y cerca de 2,5 kWh en los días de verano. Con una batería adecuada y un pequeño inversor, en una casa de campo o una cabaña de uso frecuente cubren un frigorífico eficiente, la iluminación LED, TV, portátil, router y una bomba de agua.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

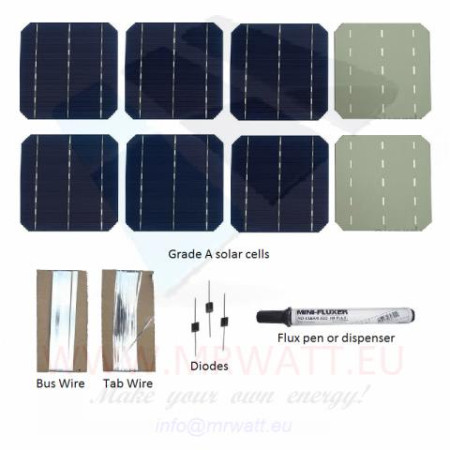

108 células solares monocristalinas de grado A de 156x156 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, los marcos, las cajas de conexiones, los fusibles ni el regulador de carga.

¿Qué regulador necesito para 490 W?

El regulador es siempre obligatorio. Sobre batería de 12V la corriente de carga llega a unos 36 A, así que se necesita un MPPT de 40 A; sobre batería de 24V basta uno de 20-30 A. Con la serie de 108 células la entrada fotovoltaica debe soportar al menos 100 V.

¿Por qué hacen falta fusibles con tres paneles en paralelo?

Si un panel entra en cortocircuito o queda muy sombreado, los otros dos pueden descargar en él su corriente, unos 17 A, el doble de lo que producen sus propias células. Un fusible de unos 15 A en cada panel corta la avería antes de que dañe células y cintas.

¿Puedo conectarlo a la red de mi casa?

No. Los paneles de fabricación casera no tienen las certificaciones exigidas para las instalaciones conectadas a la red: el kit está pensado para instalaciones aisladas con batería y regulador.

¿Cuánto tiempo lleva fabricarlo?

Con 108 células grandes es un proyecto de varios días. Conviene terminar y probar al sol un panel de 36 células antes de pasar a los otros dos. Las células de repuesto incluidas cubren las roturas más habituales.
