Kit Pannello Solare Fai da Te 490W – 108 Celle 6x6

Il kit pannello solare fai da te da 490W di MR WATT contiene 108 celle solari monocristalline di classe A da 6"x6" (156x156 mm) e gli accessori per collegarle. È il kit più grande della nostra gamma: abbastanza celle per tre pannelli da 12V o per una stringa ad alta tensione che alimenta un piccolo impianto a isola. È un kit ideato da noi.

Tre pannelli o una stringa: le scelte di progetto

• Tre pannelli da 36 celle in parallelo: circa 19 V e 8-8,5 A ciascuno, circa 25 A in totale su batteria a 12V. Con tre o più pannelli in parallelo è buona pratica mettere un fusibile su ogni pannello: se uno si guasta o resta in ombra, gli altri due possono spingere al suo interno una corrente superiore a quella che celle e nastri sopportano.
• 108 celle in serie: circa 57 V alla massima potenza e circa 8,5 A. È la soluzione più pulita per un impianto fisso: cavi più sottili, nessun parallelo, ma serve un regolatore MPPT con ingresso fotovoltaico da almeno 100 V, meglio 150 V. A 25 °C la tensione a vuoto è di circa 67 V e d'inverno sotto zero supera i 72-75 V.

Specifiche tecniche K108ML3-AH

Che misure avranno i pannelli

Ogni pannello da 36 celle in 4 file da 9 misura circa 63x143 cm di area celle; tre pannelli affiancati occupano circa 1,9x1,4 m. Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 490 W producono in media circa 1,8 kWh al giorno su base annua, circa 2 kWh nelle giornate estive. Con una batteria adeguata e un piccolo inverter, in una casetta di campagna o in una baita usata spesso coprono un frigorifero efficiente, l'illuminazione LED, TV, portatile, router e una pompa per l'acqua.

Domande frequenti

Cosa contiene esattamente il kit?

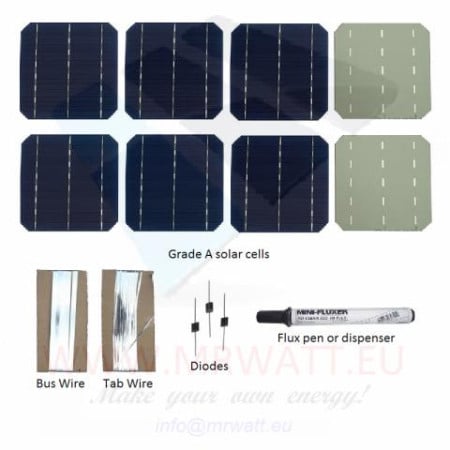

108 celle solari monocristalline di classe A da 156x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, le cornici, le scatole di giunzione, i fusibili e il regolatore di carica.

Che regolatore serve per 490 W?

Il regolatore è sempre obbligatorio. Su batteria a 12V la corrente di carica arriva a circa 36 A, quindi serve un MPPT da 40 A; su batteria a 24V ne basta uno da 20-30 A. Con la stringa da 108 celle l'ingresso fotovoltaico deve reggere almeno 100 V.

Perché servono i fusibili con tre pannelli in parallelo?

Se un pannello va in cortocircuito o è fortemente ombreggiato, gli altri due possono riversare su di esso la loro corrente, circa 17 A, il doppio di quella che le sue celle producono. Un fusibile da circa 15 A su ogni pannello interrompe il guasto prima che danneggi celle e nastri.

Posso collegarlo alla rete di casa?

No. I pannelli autocostruiti non hanno le certificazioni richieste per gli impianti connessi alla rete: il kit è pensato per sistemi a isola con batteria e regolatore.

Quanto tempo serve per costruirlo?

Con 108 celle grandi è un progetto da più giornate. Conviene completare e collaudare al sole un pannello da 36 celle prima di passare agli altri due. Le celle di scorta incluse coprono le rotture più comuni.
