Kit Panneau Solaire DIY 36W – 36 Cellules 3x3

Le kit panneau solaire DIY 36W de MR WATT contient 36 cellules solaires polycristallines grade A au format 3"x3" (78x78 mm) et les accessoires pour les relier. Avec un fer à souder et un après-midi de travail, vous fabriquez un panneau photovoltaïque en 12V nominal à la forme et aux dimensions exactes dont vous avez besoin. Nous avons conçu ce kit nous-mêmes, pour ceux qui veulent comprendre le photovoltaïque en mettant la main à la pâte et pour ceux qui ont besoin d'un panneau sur mesure introuvable dans le commerce.

Pourquoi la cellule 3"x3" est le bon format pour débuter

La cellule de 78x78 mm est un quart de la cellule classique de 6" (156 mm). Elle offre deux avantages pratiques : elle est plus facile à manipuler et à souder qu'une cellule entière, et 36 pièces donnent exactement la chaîne de 36 cellules nécessaire pour charger une batterie 12V via un régulateur. Les petites cellules permettent aussi des formes impossibles avec de grandes cellules : un panneau long et étroit pour le plat-bord d'un bateau, un panneau carré pour un lampadaire de jardin, un module compact pour un projet scolaire.

Caractéristiques techniques K36P-3x3-A

Fabriquer le panneau : les trois choix qui comptent

• Disposition : 4 rangées de 9 cellules donnent un panneau étroit avec une surface de cellules d'environ 33x73 cm ; 6 rangées de 6 donnent un carré d'environ 48x48 cm. Les dimensions finales dépendent de l'espacement entre cellules (2-3 mm) et du cadre.
• Soudure : fer à souder de 60-80 W avec panne plate type tournevis, flux sur les busbars, cellules posées sur du verre ou une autre surface lisse et isolante thermiquement. Le ruban se soude sur la face avant (négatif) d'une cellule et rejoint la face arrière (positif) de la suivante.
• Encapsulation : les cellules nues craignent l'humidité et les chocs. Pour un panneau durable, il faut des feuilles d'EVA, une résine silicone transparente (par exemple QSIL 216) ou un sandwich entre deux vitres. Les matériaux d'encapsulation ne sont pas inclus.

Dans la Learning Zone de mrwatt.eu et sur notre chaîne YouTube MRWattDIY, vous trouverez des guides et des vidéos pas à pas sur la soudure et l'assemblage des cellules solaires.

Ce que vous pouvez en faire au quotidien

En France, un panneau de 36 W produit en moyenne environ 0,12 kWh par jour sur l'année, jusqu'à 0,2 kWh les jours d'été dans le Sud et nettement moins en hiver. Associé à un régulateur de charge et à une batterie 12V, il permet concrètement de :

• recharger une batterie 12V de 7 Ah (environ 84 Wh) en un ou deux jours de soleil ;
• alimenter un ruban LED 12V de 5 W pendant 3-4 heures chaque soir d'été ;
• maintenir chargée la batterie de servitude d'un bateau ou d'un camping-car pendant l'hivernage ;
• alimenter de la petite électronique basse consommation : caméras de jardin, capteurs, cartes Arduino.

Le kit est conçu pour les installations en site isolé : une installation raccordée au réseau exige des modules certifiés, pas des panneaux fabriqués soi-même.

Questions fréquentes

Que contient exactement le kit ?

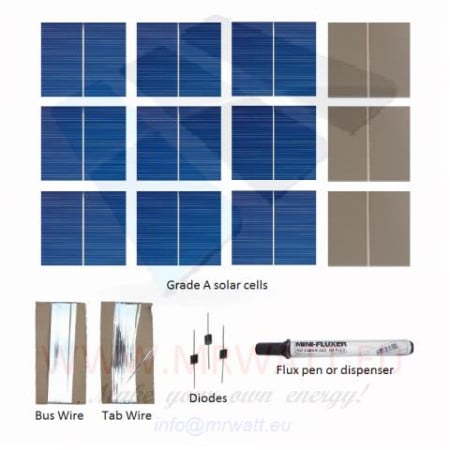

36 cellules solaires polycristallines grade A de 78x78 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, le cadre, la boîte de jonction et le régulateur de charge ne sont pas inclus.

Quel panneau j'obtiens en reliant les 36 cellules en série ?

Un panneau de 36 W en 12V nominal, avec environ 18 V à puissance maximale, 21-22 V en circuit ouvert et environ 2 A de courant. Ce sont les valeurs typiques des panneaux utilisés pour charger des batteries 12V via un régulateur PWM ou MPPT.

Puis-je fabriquer un panneau en 6V ou en 24V ?

Oui. 18 cellules en série donnent un panneau 6V nominal (environ 9 V à puissance maximale) : avec les 36 cellules du kit, vous pouvez faire deux panneaux de 18 W ou monter deux chaînes en parallèle pour environ 4 A. Un panneau 24V nominal nécessite 72 cellules en série, donc deux kits.

Faut-il un régulateur de charge ?

Oui, toujours, dans tout système avec batterie. Brancher le panneau directement sur la batterie la surcharge, avec électrolyse, perte d'électrolyte et, dans le pire des cas, un risque d'explosion. Pour un panneau de 36 W, un petit régulateur PWM suffit ; un MPPT récupère un peu plus par temps froid et lumineux.

Je suis débutant : puis-je le fabriquer seul ?

Oui, la cellule 3"x3" est l'un des formats les plus simples pour apprendre. Les cellules sont fines et fragiles : travaillez sur une surface lisse, n'appuyez pas avec la panne du fer et soudez avec 60-80 W pour aller vite sans surchauffer la cellule. Les cellules de rechange incluses servent justement à compenser les premières casses.
