Solarmodul-Bausatz 36W – 36 Solarzellen 3x3 Zoll

Der Solarmodul-Bausatz 36W von MR WATT enthält 36 polykristalline Solarzellen der Klasse A im Format 3"x3" (78x78 mm) und das Zubehör, um sie zu verschalten. Mit einem Lötkolben und einem Nachmittag Arbeit bauen Sie ein Solarmodul mit 12V Nennspannung in genau der Form und Größe, die Sie benötigen. Wir haben diesen Bausatz selbst entwickelt: für alle, die Photovoltaik praktisch verstehen möchten, und für alle, die ein Modul in Sondermaß brauchen, das es im Handel nicht gibt.

Warum die 3"x3"-Zelle das richtige Format für den Einstieg ist

Die 78x78-mm-Zelle ist ein Viertel der klassischen 6"-Zelle (156 mm). Das hat zwei praktische Vorteile: Sie lässt sich leichter handhaben und löten als eine ganze Zelle, und 36 Stück ergeben genau den Strang aus 36 Zellen, der zum Laden einer 12V-Batterie über einen Laderegler nötig ist. Kleine Zellen ermöglichen außerdem Formen, die mit großen Zellen nicht machbar sind: ein langes, schmales Modul für die Reling eines Bootes, ein quadratisches für eine Gartenleuchte oder ein kompaktes Modul für ein Schulprojekt.

Technische Daten K36P-3x3-A

Modulbau: die drei Entscheidungen, auf die es ankommt

• Anordnung: 4 Reihen zu 9 Zellen ergeben ein schmales Modul mit einer Zellfläche von etwa 33x73 cm; 6 Reihen zu 6 ein Quadrat von etwa 48x48 cm. Die Endmaße hängen vom Zellabstand (2-3 mm) und vom Rahmen ab.
• Löten: Lötkolben mit 60-80 W und flacher Meißelspitze, Flussmittel auf die Busbars, Zellen auf Glas oder einer anderen glatten, wärmeisolierenden Fläche. Das Bändchen wird auf die Vorderseite (Minus) einer Zelle gelötet und zur Rückseite (Plus) der nächsten Zelle geführt.
• Verkapselung: Offene Zellen sind empfindlich gegen Feuchtigkeit und Stöße. Für ein langlebiges Modul braucht es EVA-Folie, transparentes Silikonharz (zum Beispiel QSIL 216) oder einen Aufbau zwischen zwei Glasscheiben. Verkapselungsmaterial ist nicht im Bausatz enthalten.

In der Learning Zone auf mrwatt.eu und auf unserem YouTube-Kanal MRWattDIY finden Sie Schritt-für-Schritt-Anleitungen und Videos zum Löten und Zusammenbauen von Solarzellen.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugt ein 36-W-Modul im Jahresmittel rund 0,1 kWh pro Tag, an Sommertagen bis etwa 0,18 kWh, im Winter deutlich weniger. Zusammen mit einem Laderegler und einer 12V-Batterie können Sie damit:

• eine 12V-Batterie mit 7 Ah (ca. 84 Wh) an ein bis zwei Sonnentagen laden;
• einen 12V-LED-Streifen mit 5 W an Sommerabenden 3-4 Stunden betreiben;
• die Bordbatterie eines Bootes oder Wohnmobils während der Standzeit im Winterlager erhalten;
• sparsame Kleinelektronik versorgen: Gartenkameras, Sensoren, Arduino-Boards.

Der Bausatz ist für Inselanlagen gedacht: Für eine netzgekoppelte Anlage sind zertifizierte Module vorgeschrieben, keine selbst gebauten.

Häufige Fragen

Was genau ist im Bausatz enthalten?

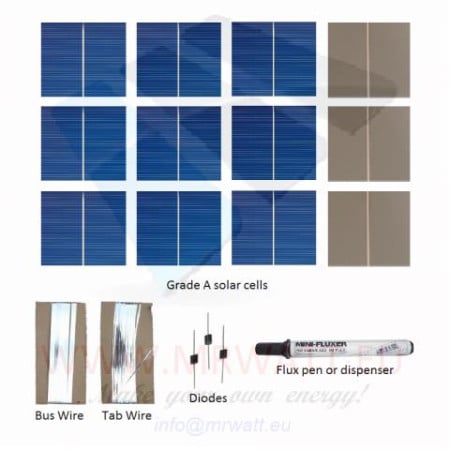

36 polykristalline Solarzellen der Klasse A im Format 78x78 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdose und Laderegler.

Welches Modul erhalte ich, wenn ich alle 36 Zellen in Reihe schalte?

Ein Modul mit 36 W und 12V Nennspannung, etwa 18 V im MPP, 21-22 V Leerlaufspannung und rund 2 A Strom. Das sind die typischen Werte von Modulen, mit denen 12V-Batterien über einen PWM- oder MPPT-Laderegler geladen werden.

Kann ich auch ein 6V- oder 24V-Modul bauen?

Ja. 18 Zellen in Reihe ergeben ein Modul mit 6V Nennspannung (ca. 9 V im MPP): Aus den 36 Zellen des Bausatzes bauen Sie zwei Module mit je 18 W oder schalten zwei Stränge parallel für etwa 4 A. Ein 24V-Modul braucht 72 Zellen in Reihe, also zwei Bausätze.

Brauche ich einen Laderegler?

Ja, immer, in jedem System mit Batterie. Wird das Modul direkt an die Batterie angeschlossen, wird sie überladen: Es kommt zu Elektrolyse und Elektrolytverlust, im schlimmsten Fall besteht Explosionsgefahr. Für 36 W reicht ein kleiner PWM-Regler; ein MPPT-Regler holt an kalten, hellen Tagen etwas mehr heraus.

Ich bin Anfänger: Schaffe ich das allein?

Ja, die 3"x3"-Zelle gehört zu den einfachsten Formaten zum Lernen. Die Zellen sind dünn und zerbrechlich: Arbeiten Sie auf einer glatten Fläche, drücken Sie nicht mit der Lötspitze und löten Sie mit 60-80 W zügig, ohne die Zelle zu überhitzen. Die mitgelieferten Ersatzzellen sind genau für die ersten Brüche gedacht.
