Kit Pannello Solare Fai da Te 36W – 36 Celle 3x3

Il kit pannello solare fai da te da 36W di MR WATT contiene 36 celle solari policristalline di classe A da 3"x3" (78x78 mm) e gli accessori per collegarle. Con un saldatore e un pomeriggio di lavoro costruisci un pannello fotovoltaico da 12V nominali con la forma e le misure che servono a te. È un kit ideato da noi, pensato per chi vuole capire il fotovoltaico mettendoci le mani e per chi ha bisogno di un pannello su misura che in commercio non trova.

Perché la cella da 3"x3" è il formato giusto per iniziare

La cella da 78x78 mm è un quarto della classica cella da 6" (156 mm). Ha due vantaggi pratici: è più facile da maneggiare e saldare di una cella intera, e con 36 pezzi ottieni esattamente la serie da 36 celle che serve per caricare una batteria da 12V tramite regolatore. Le celle piccole permettono anche forme che con le celle grandi non si possono fare: un pannello stretto e lungo per la falchetta di una barca, uno quadrato per un lampione da giardino, un modulo compatto per un progetto scolastico.

Specifiche tecniche K36P-3x3-A

Come costruire il pannello: le tre scelte che contano

• Disposizione: 4 file da 9 celle danno un pannello stretto con un'area celle di circa 33x73 cm; 6 file da 6 danno un quadrato di circa 48x48 cm. Le misure finali dipendono dalla distanza tra le celle (2-3 mm) e dalla cornice.
• Saldatura: saldatore da 60-80 W con punta piatta a cacciavite, flussante sui busbar, celle appoggiate su vetro o su un altro piano liscio e termicamente isolante. Il nastro si salda sul fronte (negativo) di una cella e si porta sul retro (positivo) della cella successiva.
• Incapsulamento: le celle nude temono umidità e urti. Per un pannello che duri servono fogli di EVA, resina siliconica trasparente (ad esempio QSIL 216) oppure un sandwich tra due vetri. I materiali di incapsulamento non sono inclusi nel kit.

Nella Learning Zone di mrwatt.eu e sul nostro canale YouTube MRWattDIY trovi guide e video passo passo su saldatura e assemblaggio delle celle.

Cosa ci puoi fare nella vita di tutti i giorni

Un pannello da 36 W in Italia produce in media circa 0,13 kWh al giorno su base annua, fino a 0,2 kWh nelle giornate estive e meno della metà d'inverno. Abbinato a un regolatore di carica e a una batteria da 12V, in pratica:

• ricarica una batteria 12V da 7 Ah (circa 84 Wh) in uno o due giorni di sole;
• alimenta una striscia LED a 12V da 5 W per 3-4 ore ogni sera d'estate;
• mantiene carica la batteria di servizio di una barca o di un camper fermi in rimessaggio;
• alimenta piccola elettronica a basso consumo: telecamere da giardino, sensori, schede Arduino.

Il kit nasce per i sistemi a isola: per un impianto connesso alla rete servono moduli certificati, non pannelli autocostruiti.

Domande frequenti

Cosa contiene esattamente il kit?

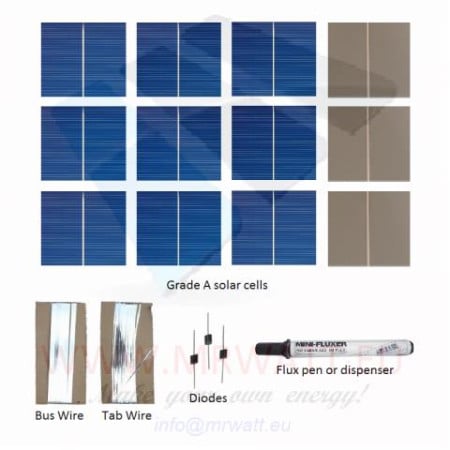

36 celle solari policristalline di classe A da 78x78 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, la cornice, la scatola di giunzione e il regolatore di carica.

Che pannello ottengo collegando le 36 celle in serie?

Un pannello da 36 W e 12V nominali, con circa 18 V alla massima potenza, 21-22 V a circuito aperto e circa 2 A di corrente. Sono i valori tipici dei pannelli usati per caricare batterie da 12V con regolatore PWM o MPPT.

Posso costruire un pannello a 6V o a 24V?

Sì. Con 18 celle in serie ottieni un pannello da 6V nominali (circa 9 V alla massima potenza): con le 36 celle del kit puoi farne due da 18 W oppure metterle in due file parallele per avere circa 4 A. Per un pannello a 24V nominali servono 72 celle in serie, quindi due kit.

Serve un regolatore di carica?

Sì, sempre, in qualsiasi sistema con batteria. Collegare il pannello direttamente alla batteria ne provoca la sovraccarica, con elettrolisi, perdita di elettrolita e nei casi peggiori il rischio di esplosione. Per un pannello da 36 W basta un piccolo regolatore PWM; un MPPT recupera qualcosa in più nelle giornate fredde e luminose.

Sono alle prime armi: riesco a costruirlo da solo?

Sì, la cella da 3"x3" è uno dei formati più semplici per imparare. Le celle sono sottili e fragili: lavora su un piano liscio, non premere con la punta del saldatore e usa una potenza di 60-80 W per saldare velocemente senza surriscaldare la cella. Le celle di scorta incluse servono proprio a compensare le prime rotture.
