Kit Panneau Solaire DIY 320W – 72 Cellules 6x6

Le kit panneau solaire DIY 320W de MR WATT contient 72 cellules solaires monocristallines grade A au format 6"x6" (156x156 mm) et les accessoires pour les relier. Avec 72 cellules en série, vous fabriquez un module 24V nominal avec la même configuration que les panneaux du commerce à 72 cellules ; vous pouvez aussi en tirer deux panneaux de 160 W en 12V. Nous avons conçu ce kit nous-mêmes.

Un vrai module de toiture : ce qu'il faut prévoir avant de le fabriquer

• Dimensions : en 6 rangées de 12 cellules, la surface de cellules est d'environ 95x191 cm, près de deux mètres. Il faut un plan de travail de cette taille et de l'aide pour manipuler le panneau terminé.
• Poids : les cellules pèsent peu, mais un panneau de cette taille encapsulé dans du verre trempé de 3-4 mm avec un cadre en aluminium atteint facilement 18-22 kg. Fixations et structure doivent être dimensionnées pour le poids et le vent.
• Courant : avec environ 8 A et 38 V, le module 24V se branche sans difficulté sur un régulateur MPPT ; deux panneaux 12V en parallèle dépassent en revanche 16 A et demandent des câbles de plus forte section.

Caractéristiques techniques K72ML3-AH

Soudure et encapsulation

Deux panneaux 12V en 4 rangées de 9 cellules mesurent environ 63x143 cm chacun. Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 320 W produisent en moyenne environ 1 kWh par jour sur l'année, davantage les jours d'été. Dans un chalet de week-end ou un refuge, cela couvre, avec une batterie adaptée, l'éclairage LED de toute la maison, un réfrigérateur 12V ou 24V, la recharge des téléphones et ordinateurs, une pompe à eau et quelques heures de télévision le soir.

Questions fréquentes

Que contient exactement le kit ?

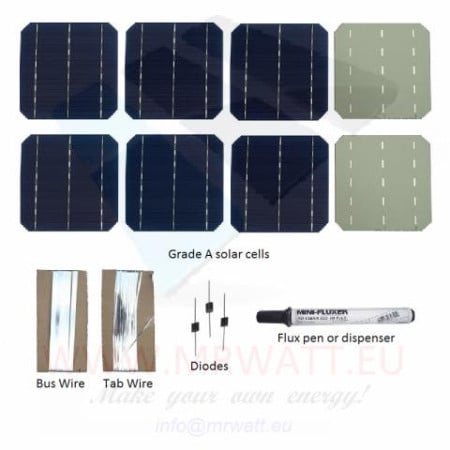

72 cellules solaires monocristallines grade A de 156x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, les cadres, les boîtes de jonction et le régulateur de charge ne sont pas inclus.

Quel régulateur faut-il pour 320 W ?

Le régulateur est toujours indispensable, car brancher les panneaux directement sur la batterie la surcharge, avec un risque d'électrolyse et d'explosion. Sur batterie 24V, il faut au moins 15 A ; sur batterie 12V avec le module 24V, un MPPT d'au moins 30 A, car en 12V le courant de charge atteint environ 24 A.

Un module 24V ou deux panneaux 12V ?

Le module unique 24V divise par deux le courant dans les câbles et ne demande qu'une structure, mais il est grand et lourd. Deux panneaux 12V sont plus maniables et peuvent être posés sur deux pans de toit différents, à condition d'utiliser des câbles plus gros et une diode anti-retour pour chacun : une est incluse, la seconde est à acheter séparément.

Puis-je le raccorder au réseau de la maison ?

Non. Les panneaux fabriqués soi-même n'ont pas les certifications exigées pour les installations raccordées au réseau : le kit est conçu pour les sites isolés avec batterie et régulateur.

Combien de temps faut-il pour le fabriquer ?

Avec 72 grandes cellules, comptez deux bonnes journées. Soudez d'abord une chaîne de 12 cellules, mesurez sa tension au soleil (environ 6-7 V), puis continuez avec les autres. Les cellules de rechange incluses couvrent les casses les plus courantes.
