Kit Pannello Solare Fai da Te 320W – 72 Celle 6x6

Il kit pannello solare fai da te da 320W di MR WATT contiene 72 celle solari monocristalline di classe A da 6"x6" (156x156 mm) e gli accessori per collegarle. Con 72 celle in serie costruisci un modulo a 24V nominali con la stessa configurazione dei classici pannelli commerciali a 72 celle; in alternativa ne ricavi due pannelli da 160 W a 12V. È un kit ideato da noi.

Un modulo da tetto vero: cosa considerare prima di costruirlo

• Dimensioni: in 6 file da 12 celle l'area celle è di circa 95x191 cm, quasi due metri. Serve un piano di lavoro di queste dimensioni e un aiuto per maneggiare il pannello finito.
• Peso: le celle pesano poco, ma un pannello di queste dimensioni incapsulato in vetro temprato da 3-4 mm con cornice in alluminio arriva facilmente a 18-22 kg. Ancoraggi e struttura vanno dimensionati per il peso e per il vento.
• Corrente: con circa 8 A e 38 V il modulo a 24V si collega senza problemi a un regolatore MPPT; due pannelli a 12V in parallelo arrivano invece a oltre 16 A e richiedono cavi di sezione maggiore.

Specifiche tecniche K72ML3-AH

Saldatura e incapsulamento

Due pannelli a 12V in 4 file da 9 celle misurano circa 63x143 cm ciascuno. Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 320 W producono in media circa 1,2 kWh al giorno su base annua, oltre 1,3 kWh nelle giornate estive. In una baita o in un rifugio usati nei fine settimana bastano per luci LED in tutta la casa, un frigo a 12V o 24V, la ricarica di telefoni e portatili, una pompa per l'acqua e qualche ora di TV la sera, con una batteria di capacità adeguata.

Domande frequenti

Cosa contiene esattamente il kit?

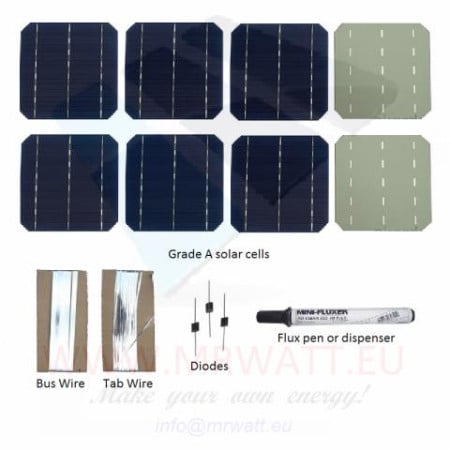

72 celle solari monocristalline di classe A da 156x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, le cornici, le scatole di giunzione e il regolatore di carica.

Che regolatore serve per 320 W?

Il regolatore è sempre obbligatorio, perché collegare i pannelli direttamente alla batteria la sovraccarica, con rischio di elettrolisi ed esplosione. Su batteria a 24V serve un regolatore da almeno 15 A; su batteria a 12V con il modulo a 24V serve un MPPT da almeno 30 A, perché a 12V la corrente di carica arriva a circa 24 A.

Meglio un modulo a 24V o due pannelli a 12V?

Il modulo unico a 24V ha metà corrente nei cavi e una sola struttura da fissare, ma è grande e pesante. Due pannelli a 12V sono più maneggevoli e si posano anche su due falde diverse, a patto di usare cavi più grossi e un diodo di blocco per ciascuno: uno è incluso, il secondo va acquistato a parte.

Posso collegarlo alla rete di casa?

No. I pannelli autocostruiti non hanno le certificazioni richieste per gli impianti connessi alla rete: il kit è pensato per sistemi a isola con batteria e regolatore.

Quanto tempo serve per costruirlo?

Con 72 celle grandi conta un paio di giornate. Conviene saldare una stringa da 12 celle, misurarne la tensione al sole (circa 6-7 V) e poi procedere con le altre. Le celle di scorta incluse coprono le rotture più comuni.
