Kit Panel Solar Hazlo Tú Mismo 320W 72 Células 6x6

El kit de panel solar hazlo tú mismo de 320W de MR WATT incluye 72 células solares monocristalinas de grado A de 6"x6" (156x156 mm) y los accesorios para conectarlas. Con 72 células en serie fabricas un módulo de 24V nominales con la misma configuración que los clásicos paneles comerciales de 72 células; también puedes obtener dos paneles de 160 W a 12V. Es un kit diseñado por nosotros.

Un módulo de tejado de verdad: qué tener en cuenta antes de fabricarlo

• Dimensiones: en 6 filas de 12 células el área de células es de unos 95x191 cm, casi dos metros. Hace falta una mesa de trabajo de ese tamaño y ayuda para manipular el panel terminado.
• Peso: las células pesan poco, pero un panel de este tamaño encapsulado en vidrio templado de 3-4 mm con marco de aluminio llega fácilmente a 18-22 kg. Los anclajes y la estructura deben dimensionarse para el peso y el viento.
• Corriente: con unos 8 A y 38 V el módulo de 24V se conecta sin problemas a un regulador MPPT; dos paneles de 12V en paralelo superan en cambio los 16 A y requieren cables de mayor sección.

Especificaciones técnicas K72ML3-AH

Soldadura y encapsulado

Dos paneles de 12V en 4 filas de 9 células miden unos 63x143 cm cada uno. Las medidas consideran 3 mm entre células, sin marco. Se necesita un soldador de 60-80 W con punta plana, una superficie lisa y aislante térmica y un sistema de encapsulado (EVA, resina de silicona transparente como QSIL 216 o doble vidrio), no incluido. Encontrarás guías y vídeos en la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY.

Qué puedes hacer con él en el día a día

En España 320 W producen de media unos 1,36 kWh al día en promedio anual, y más de 1,6 kWh en los días de verano. En una caseta de campo o un refugio de fin de semana bastan para luces LED en toda la casa, una nevera a 12V o 24V, la carga de móviles y portátiles, una bomba de agua y unas horas de TV por la noche, con una batería de capacidad adecuada.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

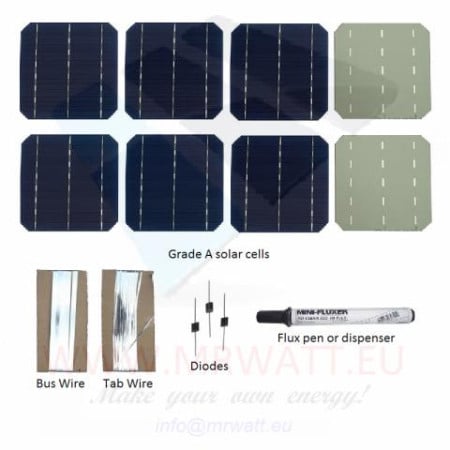

72 células solares monocristalinas de grado A de 156x156 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, los marcos, las cajas de conexiones ni el regulador de carga.

¿Qué regulador necesito para 320 W?

El regulador es siempre obligatorio, porque conectar los paneles directamente a la batería la sobrecarga, con riesgo de electrólisis y explosión. Sobre batería de 24V se necesita un regulador de al menos 15 A; sobre batería de 12V con el módulo de 24V hace falta un MPPT de al menos 30 A, porque a 12V la corriente de carga llega a unos 24 A.

¿Mejor un módulo de 24V o dos paneles de 12V?

El módulo único de 24V tiene la mitad de corriente en los cables y una sola estructura que fijar, pero es grande y pesado. Dos paneles de 12V son más manejables y se pueden colocar en dos faldones distintos, siempre que uses cables más gruesos y un diodo de bloqueo para cada uno: uno está incluido, el segundo se compra aparte.

¿Puedo conectarlo a la red de mi casa?

No. Los paneles de fabricación casera no tienen las certificaciones exigidas para las instalaciones conectadas a la red: el kit está pensado para instalaciones aisladas con batería y regulador.

¿Cuánto tiempo lleva fabricarlo?

Con 72 células grandes, cuenta un par de días. Conviene soldar primero una serie de 12 células, medir su tensión al sol (unos 6-7 V) y después seguir con las demás. Las células de repuesto incluidas cubren las roturas más habituales.
