Solarmodul-Bausatz 320W – 72 Monozellen 6x6 Zoll

Der Solarmodul-Bausatz 320W von MR WATT enthält 72 monokristalline Solarzellen der Klasse A im Format 6"x6" (156x156 mm) und das Zubehör, um sie zu verschalten. Mit 72 Zellen in Reihe bauen Sie ein Modul mit 24V Nennspannung in derselben Anordnung wie klassische 72-Zellen-Handelsmodule; alternativ entstehen zwei 160-W-Module mit 12V. Den Bausatz haben wir selbst entwickelt.

Ein echtes Dachmodul: was Sie vor dem Bau bedenken sollten

• Größe: In 6 Reihen zu 12 Zellen beträgt die Zellfläche etwa 95x191 cm, fast zwei Meter. Sie brauchen eine Arbeitsfläche dieser Größe und Hilfe beim Handhaben des fertigen Moduls.
• Gewicht: Die Zellen wiegen wenig, aber ein Modul dieser Größe in 3-4 mm Einscheiben-Sicherheitsglas mit Aluminiumrahmen kommt leicht auf 18-22 kg. Befestigung und Unterkonstruktion müssen für Gewicht und Windlast ausgelegt sein.
• Strom: Mit rund 8 A und 38 V lässt sich das 24V-Modul problemlos an einen MPPT-Regler anschließen; zwei parallele 12V-Module liefern dagegen über 16 A und brauchen dickere Kabel.

Technische Daten K72ML3-AH

Löten und Verkapseln

Zwei 12V-Module in 4 Reihen zu 9 Zellen messen je etwa 63x143 cm. Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 320 W im Jahresmittel rund 0,9 kWh pro Tag, an Sommertagen deutlich mehr. In einer Wochenendhütte oder Berghütte reicht das mit passender Batterie für LED-Licht im ganzen Haus, einen 12V- oder 24V-Kühlschrank, das Laden von Handys und Laptops, eine Wasserpumpe und ein paar Stunden Fernsehen am Abend.

Häufige Fragen

Was genau ist im Bausatz enthalten?

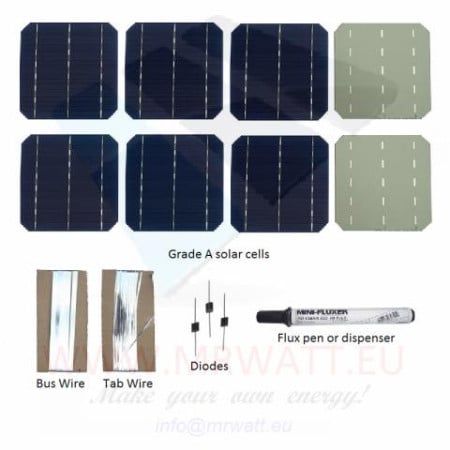

72 monokristalline Solarzellen der Klasse A im Format 156x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdosen und Laderegler.

Welchen Laderegler brauche ich für 320 W?

Ein Laderegler ist immer Pflicht, denn direkt an die Batterie angeschlossene Module überladen sie, mit Gefahr von Elektrolyse und Explosion. An einer 24V-Batterie braucht es mindestens 15 A; an einer 12V-Batterie mit dem 24V-Modul einen MPPT-Regler mit mindestens 30 A, weil der Ladestrom bei 12V rund 24 A erreicht.

Besser ein 24V-Modul oder zwei 12V-Module?

Das einzelne 24V-Modul halbiert den Kabelstrom und braucht nur eine Unterkonstruktion, ist aber groß und schwer. Zwei 12V-Module sind handlicher und lassen sich auch auf zwei verschiedenen Dachflächen montieren, sofern Sie dickere Kabel und für jedes Modul eine Sperrdiode verwenden: Eine ist enthalten, die zweite ist separat zu kaufen.

Kann ich es ans Hausnetz anschließen?

Nein. Selbst gebaute Module haben nicht die für netzgekoppelte Anlagen vorgeschriebenen Zertifizierungen: Der Bausatz ist für Inselanlagen mit Batterie und Laderegler gedacht.

Wie lange dauert der Bau?

Bei 72 großen Zellen sollten Sie ein paar Tage einplanen. Löten Sie zuerst einen Strang aus 12 Zellen, messen Sie seine Spannung in der Sonne (etwa 6-7 V) und machen Sie dann mit den anderen weiter. Die mitgelieferten Ersatzzellen decken die häufigsten Brüche ab.
