Kit Panneau Solaire DIY 160W – 36 Cellules 6x6

Le kit panneau solaire DIY 160W de MR WATT contient 36 cellules solaires monocristallines grade A au format 6"x6" (156x156 mm) et les accessoires pour les relier. C'est la cellule entière utilisée dans les modules photovoltaïques du commerce : 36 pièces en série donnent un panneau 12V nominal de 160 W, la puissance maximale atteignable en 12V avec une seule chaîne. Nous avons conçu ce kit nous-mêmes.

Plus de puissance par cellule, plus de courant à gérer

Chaque cellule de 156 mm produit environ 4,4 W pour plus de 8 A. La tension du panneau reste celle d'un 12V classique, mais le courant est presque double par rapport à un panneau en cellules de 125 mm. Concrètement :

• Régulateur : choisissez au moins 15 A, idéalement 20 A ; un PWM de 10 A travaillerait à sa limite.
• Câbles : entre panneau et régulateur, utilisez une section adaptée, au moins 4 mm² sur quelques mètres, pour ne pas perdre de puissance en chaleur.
• Soudure : les grandes cellules sont proportionnellement plus fines et plus délicates ; soulevez-les à plat et soutenez-les sur toute leur surface.

Caractéristiques techniques K36ML3-AH

Quelles dimensions aura votre panneau

• 4 rangées de 9 cellules : une surface de cellules d'environ 63x143 cm, le format classique des panneaux de 150-160 W.
• 6 rangées de 6 cellules : un carré d'environ 95x95 cm.

Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 160 W produisent en moyenne environ 0,53 kWh par jour sur l'année, davantage les jours d'été. En camping-car, cela couvre le réfrigérateur à compresseur 12V, l'éclairage et la recharge des appareils pendant un voyage d'été ; au potager ou au jardin, de quoi alimenter une petite pompe 12V pour le goutte-à-goutte et l'éclairage du soir.

Questions fréquentes

Que contient exactement le kit ?

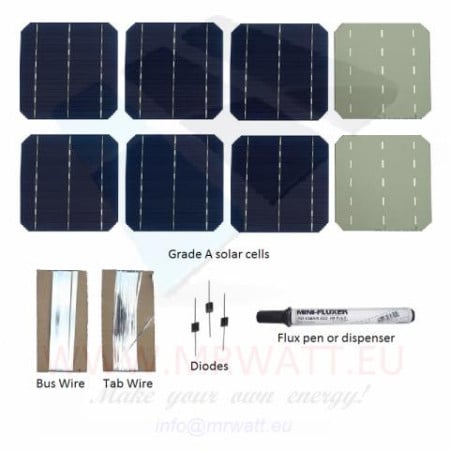

36 cellules solaires monocristallines grade A de 156x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, le cadre, la boîte de jonction et le régulateur de charge ne sont pas inclus.

Quel panneau j'obtiens en reliant les 36 cellules en série ?

Un panneau de 160 W en 12V nominal, avec environ 19 V à puissance maximale, 22-23 V en circuit ouvert et environ 8-8,5 A de courant.

Quel régulateur de charge faut-il ?

Le régulateur est toujours indispensable : brancher le panneau directement sur la batterie la surcharge, avec un risque d'électrolyse et d'explosion. Avec plus de 8 A, choisissez un PWM ou un MPPT d'au moins 15 A, idéalement 20 A, pour garder de la marge les jours froids et lumineux où le courant augmente.

Est-ce adapté si je n'ai jamais soudé de cellule ?

C'est faisable, mais la cellule de 156 mm pardonne moins les erreurs. Si c'est votre premier panneau, entraînez-vous d'abord sur les cellules de rechange ; sinon, le kit de 100 W en cellules de 125 mm est plus facile à manier.

Puis-je passer en 24V avec les mêmes cellules ?

Oui, avec 72 cellules en série : vous pouvez acheter deux kits ou notre kit de 320 W avec 72 cellules du même format.
