Kit Panel Solar Hazlo Tú Mismo 160W 36 Células 6x6

El kit de panel solar hazlo tú mismo de 160W de MR WATT incluye 36 células solares monocristalinas de grado A de 6"x6" (156x156 mm) y los accesorios para conectarlas. Es la célula entera que se usa en los módulos fotovoltaicos comerciales: con 36 unidades en serie obtienes un panel de 12V nominales y 160 W, la máxima potencia que se puede tener a 12V con una sola serie. Es un kit diseñado por nosotros.

Más potencia por célula, más corriente que gestionar

Cada célula de 156 mm produce unos 4,4 W con más de 8 A. La tensión del panel es la de un 12V normal, pero la corriente es casi el doble que en un panel con células de 125 mm. En la práctica:

• Regulador: elige uno de al menos 15 A, mejor 20 A; un PWM de 10 A trabajaría al límite.
• Cables: entre panel y regulador usa una sección adecuada, al menos 4 mm² en tramos de algunos metros, para no perder potencia en calor.
• Soldadura: las células grandes son proporcionalmente más finas y delicadas; hay que levantarlas planas y apoyarlas en toda su superficie.

Especificaciones técnicas K36ML3-AH

Qué medidas tendrá tu panel

• 4 filas de 9 células: un área de células de unos 63x143 cm, el formato clásico de los paneles de 150-160 W.
• 6 filas de 6 células: un cuadrado de unos 95x95 cm.

Las medidas consideran 3 mm entre células, sin marco. Se necesita un soldador de 60-80 W con punta plana, una superficie lisa y aislante térmica y un sistema de encapsulado (EVA, resina de silicona transparente como QSIL 216 o doble vidrio), no incluido. Encontrarás guías y vídeos en la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY.

Qué puedes hacer con él en el día a día

En España 160 W producen de media unos 0,68 kWh al día en promedio anual, y más de 0,8 kWh en los días de verano. En una autocaravana bastan para la nevera de compresor a 12V, las luces y la carga de dispositivos durante un viaje de verano; en un huerto o jardín pueden alimentar una pequeña bomba a 12V para el riego por goteo y la iluminación nocturna.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

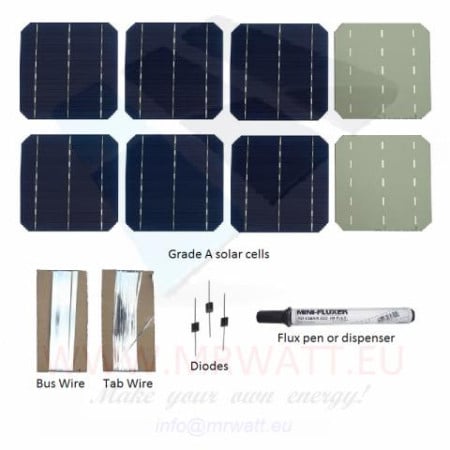

36 células solares monocristalinas de grado A de 156x156 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, el marco, la caja de conexiones ni el regulador de carga.

¿Qué panel obtengo conectando las 36 células en serie?

Un panel de 160 W y 12V nominales, con unos 19 V a máxima potencia, 22-23 V en circuito abierto y unos 8-8,5 A de corriente.

¿Qué regulador de carga necesito?

El regulador es siempre obligatorio: conectar el panel directamente a la batería la sobrecarga, con riesgo de electrólisis y explosión. Con más de 8 A elige un PWM o un MPPT de al menos 15 A, mejor 20 A, para tener margen en los días fríos y luminosos en los que la corriente sube.

¿Es adecuado si nunca he soldado una célula?

Se puede hacer, pero la célula de 156 mm perdona menos los errores. Si es tu primer panel, practica antes algunas soldaduras con las células de repuesto; como alternativa, el kit de 100 W con células de 125 mm es más fácil de manejar.

¿Puedo llegar a 24V con las mismas células?

Sí, con 72 células en serie: puedes comprar dos kits o nuestro kit de 320 W con 72 células del mismo formato.
