Solarmodul-Bausatz 160W – 36 Monozellen 6x6 Zoll

Der Solarmodul-Bausatz 160W von MR WATT enthält 36 monokristalline Solarzellen der Klasse A im Format 6"x6" (156x156 mm) und das Zubehör, um sie zu verschalten. Es ist die ganze Zelle, die auch in handelsüblichen PV-Modulen steckt: 36 Stück in Reihe ergeben ein Modul mit 12V Nennspannung und 160 W, die höchste Leistung, die bei 12V mit einem einzigen Strang möglich ist. Den Bausatz haben wir selbst entwickelt.

Mehr Leistung pro Zelle, mehr Strom zu beherrschen

Jede 156-mm-Zelle liefert etwa 4,4 W bei über 8 A. Die Modulspannung entspricht der eines normalen 12V-Moduls, der Strom ist aber fast doppelt so hoch wie bei einem Modul mit 125-mm-Zellen. In der Praxis:

• Laderegler: Wählen Sie mindestens 15 A, besser 20 A; ein PWM-Regler mit 10 A liefe an der Grenze.
• Kabel: Zwischen Modul und Regler einen ausreichenden Querschnitt verwenden, mindestens 4 mm² bei einigen Metern Länge, damit keine Leistung als Wärme verloren geht.
• Löten: Große Zellen sind im Verhältnis dünner und empfindlicher; heben Sie sie flach an und stützen Sie sie auf der ganzen Fläche.

Technische Daten K36ML3-AH

Wie groß Ihr Modul wird

• 4 Reihen zu 9 Zellen: eine Zellfläche von etwa 63x143 cm, das klassische Format von 150-160-W-Modulen.
• 6 Reihen zu 6 Zellen: ein Quadrat von etwa 95x95 cm.

Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 160 W im Jahresmittel rund 0,44 kWh pro Tag, an Sommertagen deutlich mehr. Im Wohnmobil reicht das auf einer Sommerreise für die 12V-Kompressorkühlbox, das Licht und das Laden der Geräte; im Gemüse- oder Schrebergarten kann es eine kleine 12V-Pumpe für die Tröpfchenbewässerung und die Abendbeleuchtung versorgen.

Häufige Fragen

Was genau ist im Bausatz enthalten?

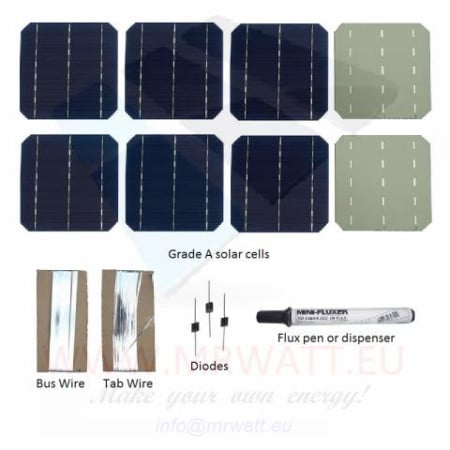

36 monokristalline Solarzellen der Klasse A im Format 156x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdose und Laderegler.

Welches Modul erhalte ich, wenn ich alle 36 Zellen in Reihe schalte?

Ein Modul mit 160 W und 12V Nennspannung, etwa 19 V im MPP, 22-23 V Leerlaufspannung und rund 8-8,5 A Strom.

Welchen Laderegler brauche ich?

Ein Laderegler ist immer Pflicht: Wird das Modul direkt an die Batterie angeschlossen, wird sie überladen, mit Gefahr von Elektrolyse und Explosion. Bei über 8 A wählen Sie einen PWM- oder MPPT-Regler mit mindestens 15 A, besser 20 A, damit an kalten, hellen Tagen mit höherem Strom Reserve bleibt.

Ist der Bausatz geeignet, wenn ich noch nie eine Zelle gelötet habe?

Es ist machbar, aber die 156-mm-Zelle verzeiht weniger Fehler. Wenn es Ihr erstes Modul ist, üben Sie zuerst ein paar Lötstellen an den Ersatzzellen; alternativ ist der 100-W-Bausatz mit 125-mm-Zellen einfacher zu handhaben.

Kann ich mit denselben Zellen auf 24V kommen?

Ja, mit 72 Zellen in Reihe: Sie können zwei Bausätze kaufen oder unseren 320-W-Bausatz mit 72 Zellen im gleichen Format.
