Kit Pannello Solare Fai da Te 160W – 36 Celle 6x6

Il kit pannello solare fai da te da 160W di MR WATT contiene 36 celle solari monocristalline di classe A da 6"x6" (156x156 mm) e gli accessori per collegarle. È la cella intera usata nei moduli fotovoltaici commerciali: con 36 pezzi in serie ottieni un pannello da 12V nominali e 160 W, la massima potenza che si può avere a 12V con un'unica stringa. È un kit ideato da noi.

Più potenza per cella, più corrente da gestire

Ogni cella da 156 mm produce circa 4,4 W con oltre 8 A. La tensione del pannello resta quella di un normale 12V, ma la corrente è quasi doppia rispetto a un pannello con celle da 125 mm. In pratica:

• Regolatore: scegli un modello da almeno 15 A, meglio 20 A; un PWM da 10 A lavorerebbe al limite.
• Cavi: tra pannello e regolatore usa una sezione adeguata, almeno 4 mm² su tratte di qualche metro, per non perdere potenza in calore.
• Saldature: le celle grandi sono più sottili in proporzione e più delicate da maneggiare; vanno sollevate tenendole piatte e sostenute su tutta la superficie.

Specifiche tecniche K36ML3-AH

Che misure avrà il tuo pannello

• 4 file da 9 celle: area celle di circa 63x143 cm, il formato classico dei pannelli da 150-160 W.
• 6 file da 6 celle: un quadrato di circa 95x95 cm.

Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 160 W producono in media circa 0,6 kWh al giorno su base annua, quasi 0,7 kWh nelle giornate estive. Su un camper bastano per il frigo a compressore a 12V, le luci e la ricarica dei dispositivi durante un viaggio estivo; in un orto o in un giardino possono alimentare una piccola pompa a 12V per l'irrigazione a goccia e l'illuminazione serale.

Domande frequenti

Cosa contiene esattamente il kit?

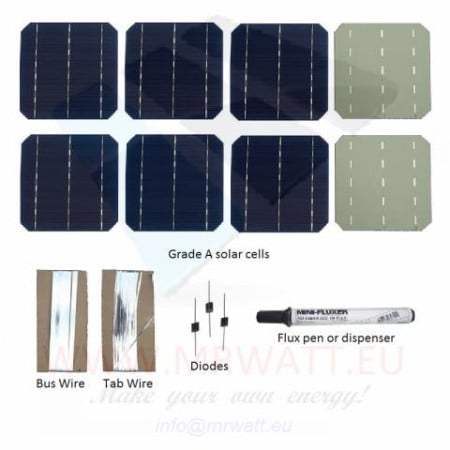

36 celle solari monocristalline di classe A da 156x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, la cornice, la scatola di giunzione e il regolatore di carica.

Che pannello ottengo collegando le 36 celle in serie?

Un pannello da 160 W e 12V nominali, con circa 19 V alla massima potenza, 22-23 V a circuito aperto e circa 8-8,5 A di corrente.

Che regolatore di carica serve?

Il regolatore è sempre obbligatorio: collegare il pannello direttamente alla batteria la sovraccarica, con rischio di elettrolisi ed esplosione. Con oltre 8 A scegli un PWM o un MPPT da almeno 15 A, meglio 20 A, così da avere margine nelle giornate fredde e luminose in cui la corrente sale.

È adatto a chi non ha mai saldato una cella?

Si può fare, ma la cella da 156 mm perdona meno errori. Se è il tuo primo pannello, prova prima qualche saldatura sulle celle di scorta; in alternativa il kit da 100 W con celle da 125 mm è più facile da gestire.

Posso arrivare a 24V con le stesse celle?

Sì, con 72 celle in serie: puoi acquistare due kit oppure il nostro kit da 320 W con 72 celle dello stesso formato.
