Kit Panneau Solaire DIY 100W – 36 Cellules 5x5

Le kit panneau solaire DIY 100W de MR WATT contient 36 cellules solaires monocristallines grade A au format 5"x5" (125x125 mm) et les accessoires pour les relier. Avec 36 cellules en série, vous obtenez le format le plus répandu en site isolé : le panneau de 100 W en 12V nominal, celui qu'on monte sur les camping-cars et les bateaux pour recharger la batterie de servitude. La différence, c'est que vous le fabriquez vous-même, à la forme qu'exige votre espace. Nous avons conçu ce kit nous-mêmes.

Pourquoi la cellule de 125 mm est le meilleur compromis pour un 100W

Chaque cellule de 125x125 mm produit environ 2,8 W pour environ 5 A. Un petit régulateur PWM de 10 A gère ce courant sans difficulté, et il passe dans des rubans et câbles de section courante. La cellule est assez grande pour atteindre 100 W avec seulement 36 connexions en série, et assez petite pour être manipulée et soudée sereinement, même pour un premier montage.

Caractéristiques techniques K36M-125x125-A

Quelles dimensions aura votre panneau

• 4 rangées de 9 cellules : une surface de cellules d'environ 51x115 cm, le format rectangulaire classique des panneaux de 100 W.
• 6 rangées de 6 cellules : un carré d'environ 77x77 cm, pratique sur un toit court ou entre deux lanterneaux.

Ces dimensions supposent 3 mm entre les cellules ; il faut y ajouter le cadre. Pour souder, il faut un fer de 60-80 W à panne plate et une surface lisse et isolante thermiquement ; pour l'encapsulation, des feuilles d'EVA, une résine silicone transparente (par exemple QSIL 216) ou un sandwich entre deux vitres, non inclus dans le kit. La Learning Zone de mrwatt.eu et la chaîne YouTube MRWattDIY proposent des guides et vidéos pas à pas.

Ce que vous pouvez en faire au quotidien

En France, un panneau de 100 W produit en moyenne environ 0,33 kWh par jour sur l'année, davantage les jours d'été. Avec un régulateur et une batterie 12V, un week-end en camping-car est couvert pour l'éclairage LED, la pompe à eau et la recharge des téléphones et de l'ordinateur portable, et en été une bonne partie de la consommation d'un réfrigérateur à compresseur 12V.

Questions fréquentes

Que contient exactement le kit ?

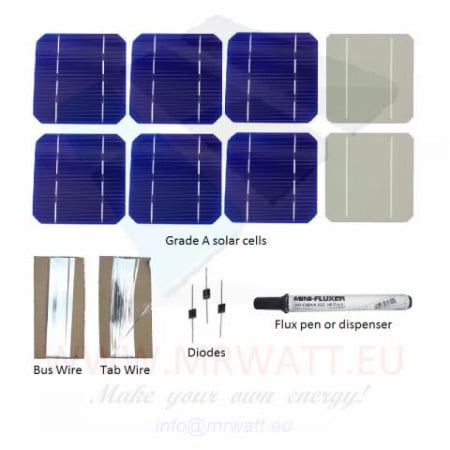

36 cellules solaires monocristallines grade A de 125x125 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, le cadre, la boîte de jonction et le régulateur de charge ne sont pas inclus.

Quel panneau j'obtiens en reliant les 36 cellules en série ?

Un panneau de 100 W en 12V nominal, avec environ 19 V à puissance maximale, 22-23 V en circuit ouvert et environ 5 A de courant. Ce sont les valeurs typiques des panneaux utilisés pour charger des batteries 12V via un régulateur PWM ou MPPT.

Cellules de 125 mm ou de 156 mm : que choisir ?

À nombre de cellules égal, la 156 mm donne environ 60 % de puissance en plus, mais double presque le courant (plus de 8 A) et la surface du panneau. La 125 mm est le bon choix si votre espace n'accueille qu'un panneau de 100 W ou si vous voulez un panneau plus facile à souder et à câbler.

Quel régulateur de charge faut-il ?

Le régulateur est toujours indispensable : brancher le panneau directement sur la batterie la surcharge, avec électrolyse et, dans le pire des cas, un risque d'explosion. Avec environ 5 A, un régulateur PWM de 10 A suffit ; un MPPT de 10-15 A récupère quelques watts de plus par temps froid et lumineux.

Puis-je fabriquer un panneau 24V ?

Un panneau 24V nominal nécessite 72 cellules en série : vous pouvez acheter deux kits ou choisir directement notre kit de 200 W avec 72 cellules du même format.
