Kit Pannello Solare Fai da Te 100W – 36 Celle 5x5

Il kit pannello solare fai da te da 100W di MR WATT contiene 36 celle solari monocristalline di classe A da 5"x5" (125x125 mm) e gli accessori per collegarle. Con 36 celle in serie ottieni il formato più diffuso nei sistemi a isola: il pannello da 100 W a 12V nominali, quello che si monta su camper e barche per ricaricare la batteria di servizio. La differenza è che lo costruisci tu, con la forma che il tuo spazio richiede. È un kit ideato da noi.

Perché la cella da 125 mm è il compromesso migliore per un 100W

Ogni cella da 125x125 mm produce circa 2,8 W con circa 5 A di corrente. È una corrente che un piccolo regolatore PWM da 10 A gestisce senza problemi e che si porta con nastri e cavi di sezione normale. La cella è abbastanza grande da arrivare a 100 W con sole 36 saldature in serie, ma ancora abbastanza piccola da maneggiare e saldare con tranquillità anche alla prima esperienza.

Specifiche tecniche K36M-125x125-A

Che misure avrà il tuo pannello

• 4 file da 9 celle: area celle di circa 51x115 cm, il formato rettangolare classico dei pannelli da 100 W.
• 6 file da 6 celle: un quadrato di circa 77x77 cm, utile su tetti corti o tra due oblò.

Le misure sono calcolate con 3 mm tra le celle; a queste va aggiunta la cornice. Per la saldatura servono un saldatore da 60-80 W con punta piatta e un piano liscio e termicamente isolante; per l'incapsulamento fogli di EVA, resina siliconica trasparente (ad esempio QSIL 216) o un sandwich tra due vetri, non inclusi nel kit. Nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY trovi guide e video passo passo.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia un pannello da 100 W produce in media circa 0,37 kWh al giorno su base annua, oltre 0,4 kWh nelle giornate estive. Con un regolatore e una batteria da 12V, in un weekend in camper copre luci LED, pompa dell'acqua e ricarica di telefoni e portatile, e d'estate una buona parte del consumo di un frigo a compressore a 12V.

Domande frequenti

Cosa contiene esattamente il kit?

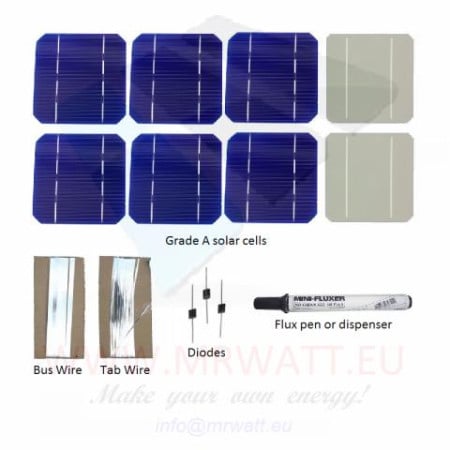

36 celle solari monocristalline di classe A da 125x125 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, la cornice, la scatola di giunzione e il regolatore di carica.

Che pannello ottengo collegando le 36 celle in serie?

Un pannello da 100 W e 12V nominali, con circa 19 V alla massima potenza, 22-23 V a circuito aperto e circa 5 A di corrente. Sono i valori tipici dei pannelli usati per caricare batterie da 12V con regolatore PWM o MPPT.

Meglio le celle da 125 mm o da 156 mm?

A parità di numero di celle, la 156 mm dà circa il 60% di potenza in più ma raddoppia quasi la corrente (oltre 8 A) e la superficie del pannello. La 125 mm è la scelta giusta se lo spazio è limitato a un 100 W o se vuoi un pannello più facile da saldare e da cablare.

Che regolatore di carica serve?

Il regolatore è sempre obbligatorio: collegare il pannello direttamente alla batteria la sovraccarica, con elettrolisi e nei casi peggiori rischio di esplosione. Con circa 5 A basta un regolatore PWM da 10 A; un MPPT da 10-15 A recupera qualche watt in più nelle giornate fredde e luminose.

Posso fare un pannello a 24V?

Per un pannello a 24V nominali servono 72 celle in serie: puoi acquistare due kit oppure scegliere direttamente il nostro kit da 200 W con 72 celle dello stesso formato.
