Solarmodul-Bausatz 100W – 36 Monozellen 5x5 Zoll

Der Solarmodul-Bausatz 100W von MR WATT enthält 36 monokristalline Solarzellen der Klasse A im Format 5"x5" (125x125 mm) und das Zubehör, um sie zu verschalten. Mit 36 Zellen in Reihe entsteht das gängigste Format für Inselanlagen: das 100-W-Modul mit 12V Nennspannung, wie es auf Wohnmobilen und Booten zum Laden der Bordbatterie montiert wird. Der Unterschied: Sie bauen es selbst, in der Form, die Ihr Platz verlangt. Den Bausatz haben wir selbst entwickelt.

Warum die 125-mm-Zelle der beste Kompromiss für ein 100-W-Modul ist

Jede 125x125-mm-Zelle liefert etwa 2,8 W bei rund 5 A. Diesen Strom bewältigt ein kleiner PWM-Laderegler mit 10 A problemlos, und er lässt sich mit üblichen Bändchen- und Kabelquerschnitten führen. Die Zelle ist groß genug, um mit nur 36 Reihenverbindungen 100 W zu erreichen, und klein genug, um sie auch beim ersten Bau entspannt zu handhaben und zu löten.

Technische Daten K36M-125x125-A

Wie groß Ihr Modul wird

• 4 Reihen zu 9 Zellen: eine Zellfläche von etwa 51x115 cm, das klassische Rechteckformat von 100-W-Modulen.
• 6 Reihen zu 6 Zellen: ein Quadrat von etwa 77x77 cm, praktisch auf kurzen Dächern oder zwischen zwei Dachluken.

Die Maße gelten für 3 mm Zellabstand, dazu kommt der Rahmen. Zum Löten brauchen Sie einen Lötkolben mit 60-80 W und flacher Spitze sowie eine glatte, wärmeisolierende Arbeitsfläche; zum Verkapseln EVA-Folie, transparentes Silikonharz (zum Beispiel QSIL 216) oder einen Aufbau zwischen zwei Glasscheiben – nicht im Bausatz enthalten. In der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY finden Sie Schritt-für-Schritt-Anleitungen und Videos.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugt ein 100-W-Modul im Jahresmittel rund 0,27 kWh pro Tag, an Sommertagen deutlich mehr. Mit Laderegler und 12V-Batterie deckt es bei einem Wochenende im Wohnmobil LED-Licht, Wasserpumpe und das Laden von Handy und Laptop ab, im Sommer auch einen guten Teil des Verbrauchs einer 12V-Kompressorkühlbox.

Häufige Fragen

Was genau ist im Bausatz enthalten?

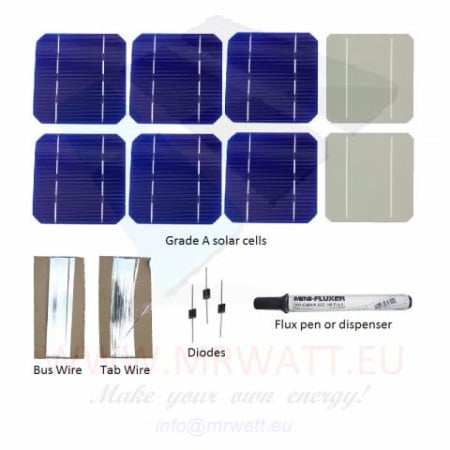

36 monokristalline Solarzellen der Klasse A im Format 125x125 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdose und Laderegler.

Welches Modul erhalte ich, wenn ich alle 36 Zellen in Reihe schalte?

Ein Modul mit 100 W und 12V Nennspannung, etwa 19 V im MPP, 22-23 V Leerlaufspannung und rund 5 A Strom. Das sind die typischen Werte von Modulen, mit denen 12V-Batterien über einen PWM- oder MPPT-Laderegler geladen werden.

125-mm- oder 156-mm-Zellen – was ist besser?

Bei gleicher Zellenzahl liefert die 156-mm-Zelle rund 60 % mehr Leistung, verdoppelt aber fast den Strom (über 8 A) und die Modulfläche. Die 125-mm-Zelle ist die richtige Wahl, wenn nur Platz für ein 100-W-Modul ist oder wenn Sie ein Modul möchten, das sich leichter löten und verkabeln lässt.

Welchen Laderegler brauche ich?

Ein Laderegler ist immer Pflicht: Wird das Modul direkt an die Batterie angeschlossen, wird sie überladen, mit Elektrolyse und im schlimmsten Fall Explosionsgefahr. Bei rund 5 A reicht ein PWM-Regler mit 10 A; ein MPPT-Regler mit 10-15 A holt an kalten, hellen Tagen ein paar Watt mehr heraus.

Kann ich ein 24V-Modul bauen?

Ein Modul mit 24V Nennspannung braucht 72 Zellen in Reihe: Sie können zwei Bausätze kaufen oder direkt unseren 200-W-Bausatz mit 72 Zellen im gleichen Format wählen.
