Kit Panel Solar Hazlo Tú Mismo 100W 36 Células 5x5

El kit de panel solar hazlo tú mismo de 100W de MR WATT incluye 36 células solares monocristalinas de grado A de 5"x5" (125x125 mm) y los accesorios para conectarlas. Con 36 células en serie obtienes el formato más habitual en instalaciones aisladas: el panel de 100 W a 12V nominales que se monta en autocaravanas y barcos para cargar la batería de servicio. La diferencia es que lo fabricas tú, con la forma que requiere tu espacio. Es un kit diseñado por nosotros.

Por qué la célula de 125 mm es el mejor compromiso para un panel de 100W

Cada célula de 125x125 mm produce unos 2,8 W con unos 5 A de corriente. Es una corriente que un pequeño regulador PWM de 10 A gestiona sin problemas y que se transporta con cintas y cables de sección normal. La célula es lo bastante grande para llegar a 100 W con solo 36 conexiones en serie, y lo bastante pequeña para manipularla y soldarla con tranquilidad incluso en el primer montaje.

Especificaciones técnicas K36M-125x125-A

Qué medidas tendrá tu panel

• 4 filas de 9 células: un área de células de unos 51x115 cm, el formato rectangular clásico de los paneles de 100 W.
• 6 filas de 6 células: un cuadrado de unos 77x77 cm, útil en techos cortos o entre dos claraboyas.

Las medidas consideran 3 mm entre células; a ellas hay que sumar el marco. Para soldar se necesita un soldador de 60-80 W con punta plana y una superficie lisa y aislante térmica; para encapsular, láminas de EVA, resina de silicona transparente (por ejemplo QSIL 216) o un sándwich entre dos vidrios, no incluidos en el kit. En la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY encontrarás guías y vídeos paso a paso.

Qué puedes hacer con él en el día a día

En España un panel de 100 W produce de media unos 0,42 kWh al día en promedio anual, y más de 0,5 kWh en los días de verano. Con un regulador y una batería de 12V, un fin de semana en autocaravana queda cubierto en luces LED, bomba de agua y carga de móviles y portátil, y en verano buena parte del consumo de una nevera de compresor a 12V.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

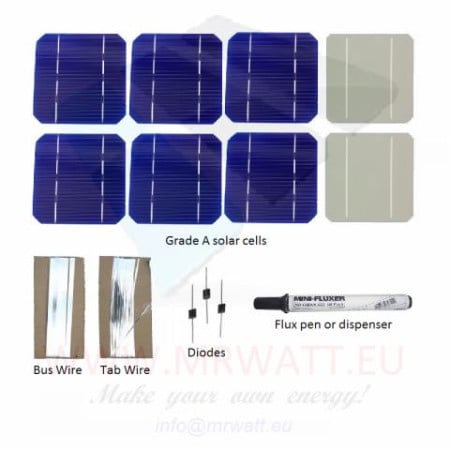

36 células solares monocristalinas de grado A de 125x125 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, el marco, la caja de conexiones ni el regulador de carga.

¿Qué panel obtengo conectando las 36 células en serie?

Un panel de 100 W y 12V nominales, con unos 19 V a máxima potencia, 22-23 V en circuito abierto y unos 5 A de corriente. Son los valores típicos de los paneles que se usan para cargar baterías de 12V con regulador PWM o MPPT.

¿Mejor células de 125 mm o de 156 mm?

Con el mismo número de células, la de 156 mm da cerca de un 60% más de potencia, pero casi duplica la corriente (más de 8 A) y la superficie del panel. La de 125 mm es la elección correcta si el espacio solo admite un panel de 100 W o si quieres un panel más fácil de soldar y cablear.

¿Qué regulador de carga necesito?

El regulador es siempre obligatorio: conectar el panel directamente a la batería la sobrecarga, con electrólisis y, en el peor de los casos, riesgo de explosión. Con unos 5 A basta un regulador PWM de 10 A; un MPPT de 10-15 A aprovecha algunos vatios más en los días fríos y luminosos.

¿Puedo fabricar un panel de 24V?

Un panel de 24V nominales necesita 72 células en serie: puedes comprar dos kits o elegir directamente nuestro kit de 200 W con 72 células del mismo formato.
