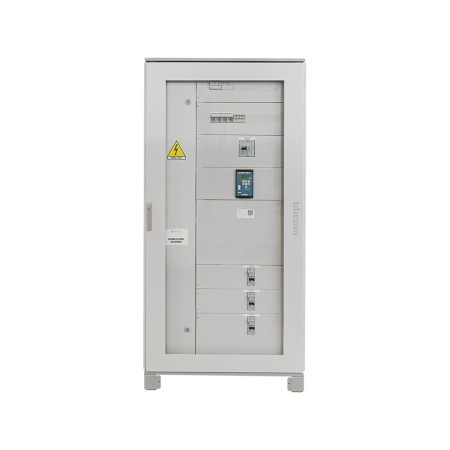

Tableau d’interface QIT200-3 200kW 3 onduleurs CEI 0-21 avec rapport de test
Tableau d’interface SecSun QIT200-3 pour installations photovoltaïques de 200 kWp avec 3 onduleurs triphasés. Conforme CEI 0-21 et CEI EN 61439-1/2. Fourni pré-câblé et complet avec rapport de test SPI et déclaration de conformité. Dimensions : 475×2032×975 mm — 100 kg.
Le QIT200-3 est le tableau d’interface SecSun conçu pour les installations photovoltaïques industrielles de 200 kWp avec 3 onduleurs triphasés en parallèle. Conforme aux normes CEI 0-21 et CEI EN 61439-1/2, il est fourni complet avec test report SPI (Instrument de Test pour l’Interface) — la documentation technique exigée par E-Distribuzione et les autres gestionnaires de réseau pour la validation de la protection d’interface des installations photovoltaïques raccordées au réseau public.
Pourquoi le tableau d’interface est-il obligatoire pour les installations au-delà de 200 kWp ?
La norme CEI 0-21 impose la présence d’un système de protection d’interface (SPI) pour toutes les installations photovoltaïques raccordées au réseau de distribution MT ou BT d’une puissance supérieure à 11,08 kW. Pour les installations de grande taille comme celles de 200 kWp avec trois onduleurs triphasés, le tableau d’interface doit être dimensionné pour gérer les courants combinés de tous les onduleurs et garantir la coordination de la protection conformément aux prescriptions du gestionnaire de réseau local.
Spécifications techniques QIT200-3
| Code produit | QIT200-3 |
| Fabricant | SecSun / MR WATT – produit en Italie |
| Puissance nominale de l’installation | 200 kWp |
| Onduleurs pris en charge | N.3 onduleurs triphasés |
| Norme de référence | CEI 0-21, CEI EN 61439-1/2 |
| Test report SPI | Inclus dans la fourniture |
| Dimensions (LxHxP) | 475 x 2032 x 975 mm |
| Poids | 100 kg |
| Application | Industrielle / commerciale |
Que comprend la fourniture QIT200-3 ?
- Tableau d’interface SecSun pré-câblé et testé
- Relais d’interface homologué CEI 0-21 pour 3 onduleurs triphasés
- Test report SPI (Instrument de Test Interface) pour la procédure de raccordement GSE/distributeur
- Schéma unifilaire du tableau
- Déclaration de conformité CEI EN 61439-1/2 (Di.co)
- Manuel d’utilisation et instructions d’installation
Quand utilise-t-on le QIT200-3 ?
Le QIT200-3 est le choix approprié pour les installations photovoltaïques industrielles de 200 kWp qui utilisent trois onduleurs triphasés en parallèle raccordés à la même section de tableau. Il est indiqué pour des installations sur des hangars industriels, des structures commerciales de grande surface, des centrales au sol et des systèmes agrivoltaïques où la puissance globale exige une gestion dédiée de la protection d’interface pour chaque groupe d’onduleurs.
Questions fréquentes
Le QIT200-3 est-il déjà câblé ou nécessite-t-il un assemblage sur chantier ?
Le QIT200-3 est fourni entièrement pré-câblé et testé en usine. L’installateur doit seulement raccorder les câbles provenant des trois onduleurs et ceux vers le réseau, en suivant le schéma unifilaire inclus dans la fourniture. Aucun assemblage interne du tableau n’est requis.
Qu’est-ce que le test report SPI inclus dans le QIT200-3 ?
Le test report SPI (Instrument de Test pour l’Interface) est le document qui certifie le bon fonctionnement du relais d’interface selon la norme CEI 0-21. Il s’agit d’un document obligatoire exigé par E-Distribuzione et les autres gestionnaires de réseau italiens pour approuver la procédure de raccordement des installations photovoltaïques de grande taille. MR WATT inclut le test report déjà rempli pour le QIT200-3.
Le QIT200-3 est-il compatible avec n’importe quel onduleur triphasé de 200 kWp ?
Oui. Le tableau d’interface QIT200-3 est conçu pour fonctionner avec toute configuration de 3 onduleurs triphasés constituant une puissance totale d’environ 200 kWp, indépendamment de la marque (Huawei, SMA, Solax, Fronius, ABB/FIMER, Sungrow). La protection d’interface CEI 0-21 agit indépendamment de la marque de l’onduleur.
Quels documents sont nécessaires pour la procédure de raccordement GSE avec le QIT200-3 ?
Pour la procédure de raccordement GSE et celle du gestionnaire de réseau local, sont généralement nécessaires : le test report SPI (inclus), la déclaration de conformité CEI EN 61439-1/2 (incluse), le schéma unifilaire de l’installation incluant le tableau d’interface, ainsi que la documentation technique des onduleurs installés. MR WATT fournit tous les documents relatifs au QIT200-3 au moment de la livraison.
Existe-t-il des versions du tableau d’interface SecSun pour des puissances différentes de 200 kWp ?
Oui. MR WATT propose toute la gamme SecSun QIT pour des installations de différentes tailles : du QIT3 monophasé 3 kW jusqu’au QIT200-3 industriel. Pour des installations avec une puissance ou une configuration d’onduleurs différente du QIT200-3, contacter MR WATT afin de recevoir le modèle correct ou une version sur mesure.
