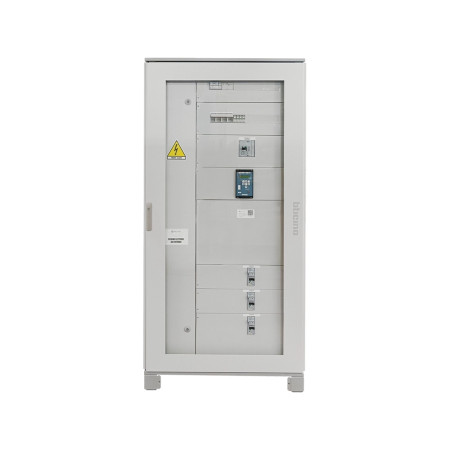

Schnittstellenpanel QIT200-3 200kW 3 Wechselrichter CEI 0-21 mit Testbericht
Schnittstellen-Schaltschrank SecSun QIT200-3 für Photovoltaikanlagen mit 200 kWp und 3 dreiphasigen Wechselrichtern. Konform mit CEI 0-21 und CEI EN 61439-1/2. Vormontiert und komplett mit SPI-Testbericht und Konformitätserklärung geliefert. Abmessungen: 475×2032×975 mm — 100 kg.
Der QIT200-3 ist der Schnittstellen-Schaltschrank SecSun, entwickelt für industrielle Photovoltaikanlagen mit 200 kWp und 3 dreiphasigen Wechselrichtern im Parallelbetrieb. Konform mit den Normen CEI 0-21 und CEI EN 61439-1/2, wird er komplett mit SPI-Testreport (Prüfgerät für die Schnittstelle) geliefert — der technischen Dokumentation, die von E-Distribuzione und anderen Netzbetreibern für die Validierung des Schnittstellenschutzes von an das öffentliche Netz angeschlossenen Photovoltaikanlagen gefordert wird.
Warum ist der Schnittstellen-Schaltschrank für Anlagen über 200 kWp verpflichtend?
Die Norm CEI 0-21 schreibt das Vorhandensein eines Schnittstellenschutzsystems (SPI) für alle Photovoltaikanlagen vor, die an das Mittel- oder Niederspannungs-Verteilnetz angeschlossen sind und eine Leistung von mehr als 11,08 kW aufweisen. Bei Großanlagen wie 200 kWp mit drei dreiphasigen Wechselrichtern muss der Schnittstellen-Schaltschrank so ausgelegt sein, dass er die kombinierten Ströme aller Wechselrichter bewältigt und die Schutzkoordination gemäß den Vorgaben des lokalen Netzbetreibers gewährleistet.
Technische Spezifikationen QIT200-3
| Produktcode | QIT200-3 |
| Hersteller | SecSun / MR WATT – hergestellt in Italien |
| Nennleistung der Anlage | 200 kWp |
| Unterstützte Wechselrichter | Nr. 3 dreiphasige Wechselrichter |
| Referenznorm | CEI 0-21, CEI EN 61439-1/2 |
| SPI-Testreport | Im Lieferumfang enthalten |
| Abmessungen (BxHxT) | 475 x 2032 x 975 mm |
| Gewicht | 100 kg |
| Anwendung | Industrie / Gewerbe |
Was ist im Lieferumfang des QIT200-3 enthalten?
- Vorkonfektionierter und geprüfter SecSun Schnittstellen-Schaltschrank
- Nach CEI 0-21 zugelassenes Schnittstellenrelais für 3 dreiphasige Wechselrichter
- SPI-Testreport (Prüfgerät für die Schnittstelle) für das Anschlussverfahren GSE/Netzbetreiber
- Einlinienschaltplan des Schaltschranks
- Konformitätserklärung CEI EN 61439-1/2 (Di.co)
- Bedienungsanleitung und Installationshinweise
Wann wird der QIT200-3 eingesetzt?
Der QIT200-3 ist die richtige Wahl für industrielle Photovoltaikanlagen mit 200 kWp, die drei dreiphasige Wechselrichter im Parallelbetrieb verwenden, die an denselben Schaltschrankabschnitt angeschlossen sind. Er eignet sich für Installationen auf Industriehallen, großflächigen Gewerbegebäuden, Freiflächenanlagen und Agri-Photovoltaik-Systemen, bei denen die Gesamtleistung ein dediziertes Management des Schnittstellenschutzes für jede Wechselrichtergruppe erfordert.
Häufig gestellte Fragen
Ist der QIT200-3 bereits verdrahtet oder erfordert er eine Montage auf der Baustelle?
Der QIT200-3 wird vollständig vorkonfektioniert und im Werk geprüft geliefert. Der Installateur muss lediglich die Kabel von den drei Wechselrichtern sowie die zur Netzseite anschließen und dabei dem im Lieferumfang enthaltenen Einlinienschaltplan folgen. Eine interne Montage im Schaltschrank ist nicht erforderlich.
Was ist der im QIT200-3 enthaltene SPI-Testreport?
Der SPI-Testreport (Prüfgerät für die Schnittstelle) ist das Dokument, das die korrekte Funktion des Schnittstellenrelais gemäß der Norm CEI 0-21 bescheinigt. Es ist ein verpflichtendes Dokument, das von E-Distribuzione und anderen italienischen Netzbetreibern benötigt wird, um das Anschlussverfahren für groß dimensionierte Photovoltaikanlagen zu genehmigen. MR WATT liefert den Testreport für den QIT200-3 bereits ausgefüllt mit.
Ist der QIT200-3 mit jedem dreiphasigen Wechselrichter für 200 kWp kompatibel?
Ja. Der Schnittstellen-Schaltschrank QIT200-3 ist dafür ausgelegt, mit jeder Konfiguration aus 3 dreiphasigen Wechselrichtern zu funktionieren, die eine Gesamtleistung von etwa 200 kWp ergibt, unabhängig von der Marke (Huawei, SMA, Solax, Fronius, ABB/FIMER, Sungrow). Der Schnittstellenschutz nach CEI 0-21 arbeitet unabhängig von der Wechselrichtermarke.
Welche Dokumente werden für das GSE-Anschlussverfahren mit dem QIT200-3 benötigt?
Für das Anschlussverfahren bei GSE und beim lokalen Netzbetreiber werden typischerweise benötigt: der SPI-Testreport (enthalten), die Konformitätserklärung CEI EN 61439-1/2 (enthalten), der Einlinienschaltplan der Anlage einschließlich des Schnittstellen-Schaltschranks sowie die technische Dokumentation der installierten Wechselrichter. MR WATT stellt alle zum QIT200-3 gehörenden Dokumente bei der Lieferung bereit.
Gibt es Versionen des SecSun Schnittstellen-Schaltschranks für Leistungen, die von 200 kWp abweichen?
Ja. MR WATT bietet die gesamte SecSun QIT-Produktreihe für Anlagen unterschiedlicher Größe an: vom einphasigen QIT3 mit 3 kW bis zum industriellen QIT200-3. Für Anlagen mit einer Leistung oder Wechselrichterkonfiguration, die vom QIT200-3 abweicht, kontaktieren Sie MR WATT, um das passende Modell oder eine maßgeschneiderte Version zu erhalten.
