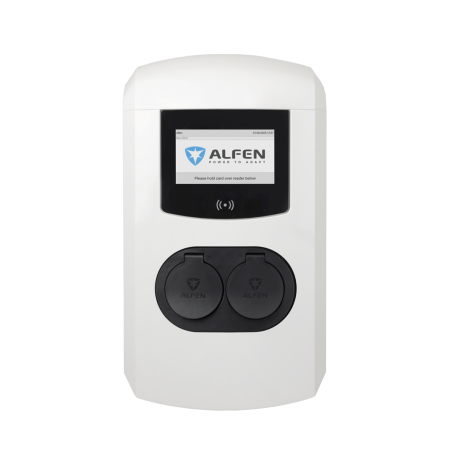

Alfen Eve Double Plus 22 kW 2 tomas T2, 1 línea
Punto de recarga doble Alfen Eve Double Plus trifásico con dos tomas Tipo 2 y una sola línea de alimentación de 32 A compartida entre las salidas. La versión más sencilla y económica de la familia: pantalla de 7", diferencial tipo B y contador MID por toma, OCPP, IP54 e IK10.
El Alfen Eve Double Plus 3PH 1FC T2 (referencia Alfen 904463021) es el punto de recarga de dos tomas con dos tomas Tipo 2 y una línea de alimentación. Cada toma entrega hasta 22 kW trifásicos; cuando cargan dos vehículos los 32 A disponibles se reparten automáticamente. Es la configuración más sencilla y económica de la familia Double Plus, ideal para comunidades de vecinos, oficinas y aparcamientos de empresa con estancias largas.
Tomas en lugar de cables: cuándo conviene
Con tomas cada usuario utiliza su propio cable Tipo 2 a Tipo 2. El cargador no tiene cables expuestos que se puedan dañar, pisar o cortar, y el mantenimiento se reduce. Es la elección adecuada cuando los usuarios son siempre los mismos, como empleados y vecinos, que llevan el cable en el coche. Para hoteles y aparcamientos con usuarios ocasionales conviene la versión con cables fijos.
Protecciones integradas
Cada toma tiene su diferencial tipo B de 30 mA integrado, que detecta también las corrientes de fuga continuas típicas de los cargadores de a bordo. El contactor de cada salida abre todas las fases a la vez y va acompañado de un relé de seguridad en serie para emergencias; la protección contra sobrecorrientes la gestiona el firmware.
Especificaciones técnicas Eve Double Plus 3PH 1FC T2
| Puntos de carga | 2 tomas Tipo 2 (IEC 62196-2) |
| Alimentación | 1 línea, 400 V trifásica (3 x 230 V), 32 A por fase |
| Potencia máxima por toma | 22 kW, repartida cuando se usan las dos |
| Protección diferencial | Diferencial tipo B 30 mA en cada toma |
| Contador | MID (EN 50470 clase B) en cada toma |
| Pantalla | 7" IPS en color |
| Autenticación | Plug&Power, tarjeta RFID, carga automática; preparado para ISO 15118 |
| Comunicación | LTE Cat-M1/2G, 2 Ethernet en cascada, OCPP 1.6 JSON (actualizable a 2.0.1) |
| Grado de protección | IP54, IK10, clase I |
| Temperatura de funcionamiento | de -25 a +50 °C |
| Consumo en espera | 12,5 W |
| Dimensiones y peso | 590 x 338 x 230 mm, 17,4 kg |
Cuánto carga en una jornada de trabajo
Un cargador con una línea trifásica de 32 A entrega hasta 22 kW en total. En 8 horas de estancia, con dos coches que admiten 11 kW cada uno, cada vehículo recibe aproximadamente hasta 80-90 kWh: mucho más de lo que hace falta para ir y volver del trabajo. Por eso, en estancias largas, la segunda línea rara vez es necesaria.
Preguntas frecuentes
¿Incluye el cable de carga?
No, esta versión tiene dos tomas: cada usuario usa su propio cable Tipo 2 a Tipo 2. Si se necesitan cables fijos, existe la versión Eve Double Plus Cable.
¿Hace falta un diferencial aguas arriba?
Las tomas llevan diferencial tipo B integrado. Alfen indica aguas arriba de la línea un diferencial 4P de al menos 100 mA (tipo B o tipo A selectivo) y un magnetotérmico 4P de 40 A, según los requisitos de la instalación.
¿Se puede conectar a un sistema de gestión energética?
Sí, mediante Modbus TCP/IP hacia un EMS o un contador externo, para adaptar la carga al consumo del edificio.
¿Funciona en un esquema TT?
Sí, el cargador está indicado para esquemas TN-S, TN-C-S, TT e IT; en el esquema TT hace falta una toma de tierra con resistencia adecuada, como indican las instrucciones de Alfen.
¿Varios cargadores pueden compartir la conexión de datos?
Sí, los dos puertos Ethernet permiten la conexión en cascada: varios cargadores comparten una única línea de datos hacia el router o el sistema de gestión.
