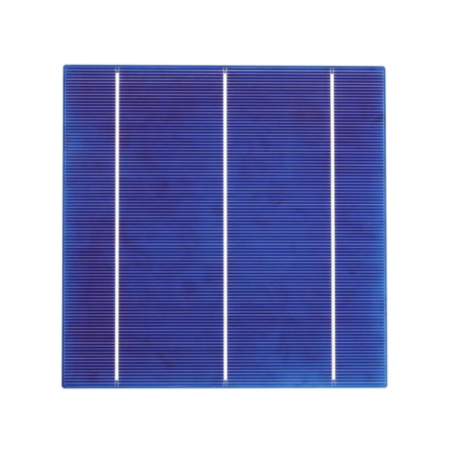

Célula solar policristalina de 6"x6" o 156x156mm de 3BB
Célula solar policristalina de 156x156 mm (6x6 pulgadas), 4,55-4,67 Wp y 3 busbars. Valores nominales: Vmp 0,544 V, Imp 8,44 A, Voc 0,64 V y eficiencia del 18,7%.
Adecuada para módulos fotovoltaicos DIY, prototipos, laboratorios STEM y reparaciones compatibles con un diseño 3BB. Es una célula desnuda: necesita ribbon, soldadura, soporte y encapsulado.
La célula solar policristalina 156x156 mm 3BB es una célula completa de 4,55-4,67 Wp para módulos DIY, prototipos y reparaciones diseñadas alrededor de tres busbars. El formato 6x6 pulgadas entrega 8,44 A en el punto de máxima potencia, con una tensión Vmp aproximada de 0,544 V por célula.
No es un panel listo para usar. Un módulo fiable requiere ribbon compatible, soldadura controlada, soporte mecánico, aislamiento, cubierta transparente, backsheet y encapsulado contra humedad e impactos.
¿Cuándo elegir una célula 156x156 mm 3BB?
El formato 3BB es apropiado para módulos y reparaciones construidos con tres líneas principales de recogida de corriente. No es automáticamente intercambiable con 5BB: la disposición del ribbon y la compatibilidad mecánica cambian aunque tamaño y potencia sean parecidos.
Antes de sustituir una célula, compare tecnología, dimensiones, busbars, corriente, espesor y polaridad. Una célula no homogénea puede reducir la potencia y crear puntos calientes.
Especificaciones técnicas SC1P3-156x156
| Referencia | SC1P3-156x156 |
| Tecnología | Silicio policristalino |
| Potencia nominal Pmax | 4,55-4,67 Wp |
| Tensión Vmp | 0,544 V |
| Corriente Imp | 8,44 A |
| Tensión Voc | 0,64 V |
| Corriente Isc | 8,98 A |
| Eficiencia nominal | 18,7% |
| Busbars | 3BB |
| Dimensiones | 156x156 mm, aproximadamente 6x6 pulgadas |
| Espesor | 170 ± 20 µm |
| Peso | Aproximadamente 14 g |
¿Qué producen 12, 24 o 36 células?
En serie se suman las tensiones y la corriente permanece igual a la de una célula. Son valores nominales teóricos antes de pérdidas por temperatura, mismatch, ribbon y encapsulado.
| Células en serie | Vmp | Voc | Potencia aproximada |
| 12 | 6,53 V | 7,68 V | 54,6-56,0 Wp |
| 24 | 13,06 V | 15,36 V | 109,2-112,1 Wp |
| 36 | 19,58 V | 23,04 V | 163,8-168,1 Wp |
Para aumentar corriente pueden ponerse en paralelo cadenas completas y eléctricamente homogéneas. El diseño debe incluir regulador, diodos cuando correspondan, cableado y protecciones.
Proyectos STEM y kits fotovoltaicos educativos
La célula completa permite experimentar con efecto fotovoltaico, curva corriente-tensión, sombreado y conexiones serie/paralelo. También ayuda a medir las pérdidas producidas por células desiguales.
Descubre El Sol en Clase y los kits fotovoltaicos educativos MR WATT
Cómo soldar células solares
La oblea es fina y frágil. Use ribbon y flux compatibles, punta limpia, temperatura controlada y contacto breve. No presione la célula ni la levante por una esquina. Compruebe continuidad, polaridad y tensión antes de encapsular.
Lea la guía MR WATT para soldar células solares
Manipulación y protección
Una célula desnuda no es impermeable ni resiste sola impactos o torsión. Para el exterior debe integrarse en una estructura que mantenga las células planas, proteja las conexiones e impida la entrada de humedad.
Preguntas frecuentes
¿Es un panel solar completo?
No. Es una célula de 4,55-4,67 Wp. Un panel necesita varias células, interconexiones, soporte, protección y encapsulado.
¿Puedo sustituir una célula 5BB por esta 3BB?
No automáticamente. La geometría de busbars y ribbon es distinta y debe comprobarse la compatibilidad con el panel original.
¿Cuántas células necesita un panel nominal de 12 V?
Se utilizan a menudo 24 o 36 células en serie. Con 36 células el Vmp nominal es aproximadamente 19,58 V.
¿Sirve para reparar un panel?
Solo si tecnología, tamaño, corriente, busbars y características eléctricas coinciden con las células originales.
¿Puede usarse fuera sin protección?
No. Debe encapsularse y protegerse de humedad, impactos y esfuerzos mecánicos.
