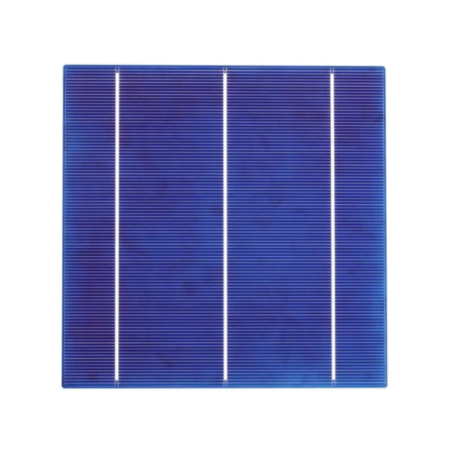

Polikristalline Solarzelle 6”x6” oder 156x156mm mit 3 Busbars
Polykristalline Solarzelle 156x156 mm (6x6 Zoll) mit 4,55-4,67 Wp und 3 Busbars. Nennwerte: Vmp 0,544 V, Imp 8,44 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Für DIY-Photovoltaikmodule, Prototypen, STEM-Labore und Reparaturen mit 3BB-Geometrie. Es handelt sich um eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 156x156 mm 3BB ist eine Vollformatzelle mit 4,55-4,67 Wp für DIY-Module, Prototypen und Reparaturen mit drei Busbars. Das 6x6-Zoll-Format liefert 8,44 A am maximalen Leistungspunkt; die Nennspannung Vmp einer Zelle beträgt ungefähr 0,544 V.
Sie ist kein fertiges Modul. Benötigt werden kompatibles Tabbing-Ribbon, kontrolliertes Löten, mechanische Unterstützung, Isolation, transparente Front, Rückseitenfolie und Schutz gegen Feuchtigkeit und Stöße.
Wann ist eine 156x156-mm-Zelle mit 3BB sinnvoll?
Das 3BB-Format passt zu Modulen und Reparaturen mit drei Hauptsammellinien. Es ist nicht automatisch mit 5BB austauschbar: Ribbon-Anordnung und mechanische Kompatibilität unterscheiden sich, auch wenn Größe und Leistung ähnlich sind.
Vor einem Austausch Technologie, Abmessungen, Busbar-Anzahl, Strom, Dicke und Polarität vergleichen. Eine unpassende Zelle kann Mismatch und Hotspots verursachen.
Technische Daten SC1P3-156x156
| Referenz | SC1P3-156x156 |
| Technologie | Polykristallines Silizium |
| Nennleistung Pmax | 4,55-4,67 Wp |
| Vmp | 0,544 V |
| Imp | 8,44 A |
| Voc | 0,64 V |
| Isc | 8,98 A |
| Nennwirkungsgrad | 18,7% |
| Busbars | 3BB |
| Abmessungen | 156x156 mm, etwa 6x6 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 14 g |
Was liefern 12, 24 oder 36 Zellen?
In Reihe addieren sich die Spannungen; der Strom bleibt der einer Zelle. Die Werte sind theoretisch und gelten vor Verlusten durch Temperatur, Mismatch, Ribbon und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 54,6-56,0 Wp |
| 24 | 13,06 V | 15,36 V | 109,2-112,1 Wp |
| 36 | 19,58 V | 23,04 V | 163,8-168,1 Wp |
Zur Erhöhung des Stroms können vollständige, elektrisch gleiche Strings parallel geschaltet werden. Regler, Dioden, Kabel und Schutz sind einzuplanen.
STEM-Projekte und Photovoltaik-Lernsets
Die Vollformatzelle eignet sich für Versuche zu Photovoltaikeffekt, Strom-Spannungs-Verhalten, Verschattung sowie Reihen- und Parallelschaltung. Auch Mismatch-Verluste lassen sich messen.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Solarzellen richtig löten
Der Wafer ist dünn und bruchempfindlich. Passendes Ribbon und Flussmittel, saubere Spitze, kontrollierte Temperatur und kurze Kontaktzeit verwenden. Nicht drücken oder an einer Ecke anheben. Vor der Encapsulation Durchgang, Polarität und Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Handhabung und Schutz
Eine nackte Zelle ist nicht wasserdicht und widersteht Stößen oder Verdrehen nicht allein. Für Außenbetrieb ist eine Modulstruktur erforderlich, die die Zellen eben hält, Verbindungen schützt und Feuchtigkeit abhält.
Häufige Fragen
Ist dies ein komplettes Solarmodul?
Nein. Es ist eine einzelne 4,55-4,67-Wp-Zelle. Ein Modul benötigt mehrere Zellen, Verbindungen, Träger, Schutz und Encapsulation.
Kann ich 5BB durch diese 3BB-Zelle ersetzen?
Nicht automatisch. Busbar-Geometrie und Ribbon-Anordnung unterscheiden sich. Die Kompatibilität mit dem Originalmodul muss geprüft werden.
Wie viele Zellen braucht ein nominales 12-V-Modul?
Oft werden 24 oder 36 Zellen in Reihe verwendet. 36 Zellen liefern nominal etwa 19,58 V Vmp.
Eignet sie sich zur Reparatur?
Nur wenn Technologie, Größe, Strom, Busbars und elektrische Daten zu den Originalzellen passen.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und mechanische Belastung encapsuliert werden.
