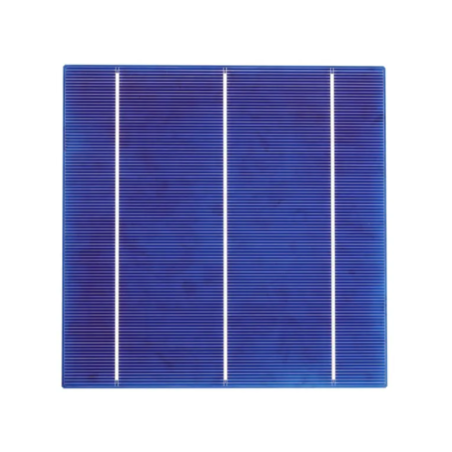

Cellule solaire polycristalline 6”x6” ou 156x156 mm de 3BB
Cellule solaire polycristalline 156x156 mm (6x6 pouces), 4,55-4,67 Wp et 3 busbars. Valeurs nominales : Vmp 0,544 V, Imp 8,44 A, Voc 0,64 V et rendement 18,7%.
Pour modules photovoltaïques DIY, prototypes, laboratoires STEM et réparations compatibles avec une géométrie 3BB. Cellule nue nécessitant ribbon, soudure, support et encapsulation.
La cellule solaire polycristalline 156x156 mm 3BB est une cellule pleine de 4,55-4,67 Wp destinée aux modules DIY, prototypes et réparations conçues autour de trois busbars. Le format 6x6 pouces fournit 8,44 A au point de puissance maximale, avec un Vmp d'environ 0,544 V par cellule.
Ce n'est pas un panneau prêt à l'emploi. Un module fiable exige du ribbon compatible, une soudure contrôlée, un support mécanique, une isolation, une face transparente, un backsheet et une encapsulation contre l'humidité et les chocs.
Quand choisir une cellule 156x156 mm 3BB ?
Le format 3BB convient aux modules et réparations utilisant trois lignes principales de collecte du courant. Il n'est pas automatiquement interchangeable avec 5BB : la disposition du ribbon et la compatibilité mécanique diffèrent même lorsque la taille et la puissance sont proches.
Avant tout remplacement, comparer technologie, dimensions, busbars, courant, épaisseur et polarité. Une cellule non homogène peut réduire la puissance et créer des points chauds.
Caractéristiques techniques SC1P3-156x156
| Référence | SC1P3-156x156 |
| Technologie | Silicium polycristallin |
| Puissance nominale Pmax | 4,55-4,67 Wp |
| Vmp | 0,544 V |
| Imp | 8,44 A |
| Voc | 0,64 V |
| Isc | 8,98 A |
| Rendement nominal | 18,7% |
| Busbars | 3BB |
| Dimensions | 156x156 mm, environ 6x6 pouces |
| Épaisseur | 170 ± 20 µm |
| Poids | Environ 14 g |
Que produisent 12, 24 ou 36 cellules ?
En série, les tensions s'additionnent et le courant reste celui d'une cellule. Les valeurs sont théoriques avant les pertes de température, mismatch, ribbon et encapsulation.
| Cellules | Vmp | Voc | Puissance |
| 12 | 6,53 V | 7,68 V | 54,6-56,0 Wp |
| 24 | 13,06 V | 15,36 V | 109,2-112,1 Wp |
| 36 | 19,58 V | 23,04 V | 163,8-168,1 Wp |
Pour augmenter le courant, mettre en parallèle des chaînes complètes et homogènes. Le régulateur, les diodes, les câbles et les protections doivent être dimensionnés.
Projets STEM et kits photovoltaïques éducatifs
La cellule pleine permet d'étudier l'effet photovoltaïque, le comportement courant-tension, l'ombrage et les connexions série/parallèle. Elle aide aussi à mesurer les pertes de mismatch.
Découvrez Le Soleil en Classe et les kits éducatifs MR WATT
Comment souder les cellules solaires
Le wafer est mince et fragile. Utiliser ribbon et flux compatibles, panne propre, température contrôlée et contact bref. Ne pas appuyer ni soulever la cellule par un coin. Vérifier continuité, polarité et tension avant encapsulation.
Lire le guide MR WATT sur la soudure des cellules solaires
Manipulation et protection
Une cellule nue n'est pas étanche et ne résiste pas seule aux chocs ou à la torsion. Pour l'extérieur, elle doit être intégrée dans une structure maintenant les cellules planes, protégeant les connexions et empêchant l'humidité.
Questions fréquentes
S'agit-il d'un panneau complet ?
Non. C'est une cellule de 4,55-4,67 Wp. Un panneau exige plusieurs cellules, connexions, support, protection et encapsulation.
Puis-je remplacer une cellule 5BB par cette 3BB ?
Pas automatiquement. La géométrie des busbars et du ribbon diffère. La compatibilité avec le module d'origine doit être vérifiée.
Combien de cellules pour un panneau nominal 12 V ?
On utilise souvent 24 ou 36 cellules en série. Avec 36 cellules, le Vmp nominal est d'environ 19,58 V.
Convient-elle à une réparation ?
Seulement si technologie, taille, courant, busbars et caractéristiques électriques correspondent aux cellules d'origine.
Peut-elle être utilisée dehors sans protection ?
Non. Elle doit être encapsulée et protégée de l'humidité, des chocs et des contraintes mécaniques.
