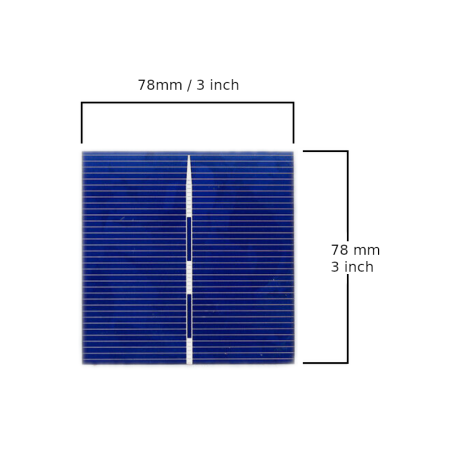

Célula solar policristalina de 3"x3" o 78x78mm de 1BB
Célula solar policristalina de 78x78 mm (3x3 pulgadas), aproximadamente 1,15 Wp y 1 busbar. Valores nominales: Vmp 0,544 V, Imp 2,10 A, Voc 0,64 V y eficiencia del 18,7%.
Formato cuadrado compacto para mini módulos, prototipos, maquetas y laboratorios STEM. Es una célula desnuda: necesita ribbon, soldadura, soporte y encapsulado.
La célula solar policristalina 78x78 mm 1BB produce aproximadamente 1,15 Wp en un formato cuadrado compacto para mini paneles, prototipos electrónicos y actividades educativas. Cada célula entrega nominalmente 0,544 V y 2,10 A en el punto de máxima potencia.
No es un panel terminado. Para utilizarla se requieren ribbon compatible, soporte mecánico, aislamiento y encapsulado contra humedad, impactos y flexión.
¿Para qué proyectos sirve la célula 78x78 mm?
El tamaño 3x3 pulgadas permite construir módulos compactos con menor corriente que las células de formato completo. Es útil para pequeños alimentadores solares, maquetas, sensores, demostradores y pruebas de serie/paralelo.
Para reparaciones deben coincidir dimensiones, tecnología, corriente, busbar y polaridad. La única busbar necesita una disposición específica del ribbon.
Especificaciones técnicas SC1P1-78x78
| Referencia | SC1P1-78x78 |
| Tecnología | Silicio policristalino |
| Potencia Pmax | Unos 1,15 Wp |
| Vmp | 0,544 V |
| Imp | 2,10 A |
| Voc | 0,64 V |
| Isc | 2,48 A |
| Eficiencia | 18,7% |
| Busbar | 1BB |
| Dimensiones | 78x78 mm, aproximadamente 3x3 pulgadas |
| Espesor | 170 ± 20 µm |
| Peso | Unos 4 g |
¿Qué producen 12, 24 o 36 células?
En serie se suman las tensiones y la corriente permanece alrededor de 2,10 A. Son valores teóricos antes de pérdidas por temperatura, mismatch, soldadura y encapsulado.
| Células | Vmp | Voc | Potencia |
| 12 | 6,53 V | 7,68 V | 13,8 Wp |
| 24 | 13,06 V | 15,36 V | 27,6 Wp |
| 36 | 19,58 V | 23,04 V | 41,4 Wp |
El número de células debe elegirse según la tensión requerida por el regulador o la carga. Conecte en paralelo únicamente cadenas completas y homogéneas.
Proyectos STEM y kits fotovoltaicos educativos
El tamaño compacto facilita el trabajo en laboratorio. Se pueden medir tensión y corriente al cambiar la luz, comparar serie y paralelo y estudiar sombreado, inclinación y temperatura.
Descubre El Sol en Clase y los kits educativos MR WATT
Cómo soldar una célula 1BB
La única busbar es la línea principal de recogida. Use ribbon y flux compatibles, punta limpia y contacto breve. No doble la oblea y compruebe continuidad, polaridad y tensión tras cada cadena.
Lea la guía MR WATT para soldar células solares
Preguntas frecuentes
¿Es un panel fotovoltaico completo?
No. Es una célula de aproximadamente 1,15 Wp que requiere conexiones, soporte, aislamiento y encapsulado.
¿Qué significa 1BB?
Indica una busbar principal de recogida de corriente. El ribbon y la soldadura deben corresponder a esa geometría.
¿Cuántas células necesita un módulo pequeño de 12 V?
Con 24 células el Vmp nominal es unos 13,06 V; con 36, unos 19,58 V. Depende de la carga y del regulador.
¿Sirve para experimentos escolares?
Sí. Facilita mediciones de tensión, corriente, serie, paralelo y respuesta a la luz.
¿Puede usarse fuera sin protección?
No. Debe encapsularse y protegerse de humedad, impactos y flexión.
