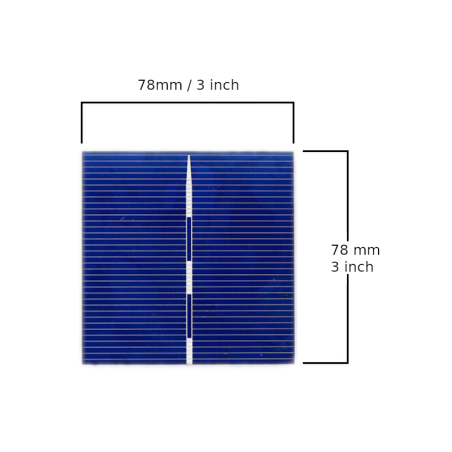

Polykristalline Solarzelle 3”x3” oder 78x78mm mit 1BB
Polykristalline Solarzelle 78x78 mm (3x3 Zoll) mit etwa 1,15 Wp und 1 Busbar. Nennwerte: Vmp 0,544 V, Imp 2,10 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Kompaktes quadratisches Format für Mini-Module, Prototypen, Modelle und STEM-Labore. Es ist eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 78x78 mm 1BB erzeugt etwa 1,15 Wp in einem kompakten quadratischen Format für Mini-Panels, Elektronikprototypen und Bildungsprojekte. Eine Zelle liefert nominal 0,544 V und 2,10 A am maximalen Leistungspunkt.
Sie ist kein fertiges Solarmodul. Für die Nutzung werden kompatibles Ribbon, mechanische Unterstützung, Isolation und Encapsulation gegen Feuchtigkeit, Stöße und Biegung benötigt.
Für welche Projekte eignet sich 78x78 mm?
Das 3x3-Zoll-Format ermöglicht kompakte Module mit geringerem Strom als Vollformatzellen. Es eignet sich für kleine Solarversorgungen, Modelle, Sensoren, Demonstratoren sowie Reihen- und Parallelexperimente.
Bei Reparaturen müssen Größe, Technologie, Strom, Busbar und Polarität übereinstimmen. Die einzelne Busbar benötigt eine passende Ribbon-Anordnung.
Technische Daten SC1P1-78x78
| Referenz | SC1P1-78x78 |
| Technologie | Polykristallines Silizium |
| Pmax | Etwa 1,15 Wp |
| Vmp | 0,544 V |
| Imp | 2,10 A |
| Voc | 0,64 V |
| Isc | 2,48 A |
| Wirkungsgrad | 18,7% |
| Busbar | 1BB |
| Abmessungen | 78x78 mm, etwa 3x3 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 4 g |
Was liefern 12, 24 oder 36 Zellen?
In Reihe addieren sich die Spannungen; der Strom bleibt etwa 2,10 A. Es handelt sich um theoretische Werte vor Verlusten durch Temperatur, Mismatch, Lötung und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 13,8 Wp |
| 24 | 13,06 V | 15,36 V | 27,6 Wp |
| 36 | 19,58 V | 23,04 V | 41,4 Wp |
Die Zellzahl richtet sich nach der benötigten Spannung von Last oder Regler. Nur vollständige, gleiche Strings parallel schalten.
STEM-Projekte und Photovoltaik-Lernsets
Die kompakte Größe ist im Labor leicht zu handhaben. Spannung und Strom können bei wechselndem Licht gemessen, Reihe und Parallel verglichen und Verschattung, Neigung sowie Temperatur untersucht werden.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Eine 1BB-Zelle löten
Die einzelne Busbar ist die Hauptsammellinie. Passendes Ribbon und Flussmittel, saubere Spitze und kurze Kontaktzeit verwenden. Den Wafer nicht biegen und nach jedem String Durchgang, Polarität und Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Häufige Fragen
Ist dies ein vollständiges Solarmodul?
Nein. Es ist eine einzelne Zelle mit etwa 1,15 Wp und benötigt Verbindungen, Träger, Isolation und Encapsulation.
Was bedeutet 1BB?
Eine Hauptbusbar sammelt den Strom. Ribbon und Lötaufbau müssen zu dieser Geometrie passen.
Wie viele Zellen braucht ein kleines 12-V-Modul?
24 Zellen liefern nominal etwa 13,06 V Vmp, 36 Zellen etwa 19,58 V. Die Wahl hängt von Last und Regler ab.
Ist die Zelle für Schulversuche geeignet?
Ja. Spannung, Strom, Reihe, Parallel und Lichtreaktion lassen sich gut messen.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und Biegung encapsuliert werden.
