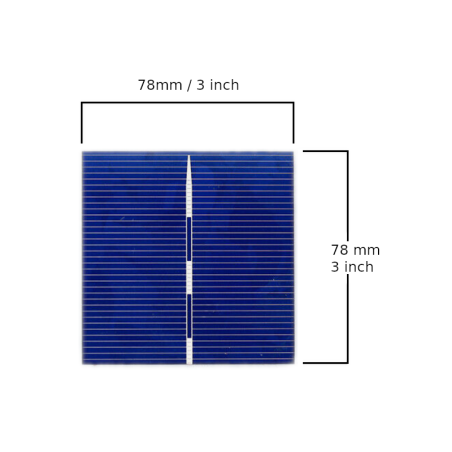

Cellule solaire polycristalline 3"x3" ou 78x78mm de 1BB
Cellule solaire polycristalline 78x78 mm (3x3 pouces), environ 1,15 Wp et 1 busbar. Valeurs nominales : Vmp 0,544 V, Imp 2,10 A, Voc 0,64 V et rendement 18,7%.
Format carré compact pour mini-modules, prototypes, maquettes et laboratoires STEM. Cellule nue nécessitant ribbon, soudure, support et encapsulation.
La cellule solaire polycristalline 78x78 mm 1BB produit environ 1,15 Wp dans un format carré compact destiné aux mini-panneaux, prototypes électroniques et activités pédagogiques. Chaque cellule fournit nominalement 0,544 V et 2,10 A au point de puissance maximale.
Ce n'est pas un panneau terminé. L'utilisation exige du ribbon compatible, un support mécanique, une isolation et une encapsulation contre l'humidité, les chocs et la flexion.
Quels projets conviennent au format 78x78 mm ?
Le format 3x3 pouces permet de créer des modules compacts avec un courant inférieur à celui des cellules pleine taille. Il convient aux petites alimentations solaires, maquettes, capteurs, démonstrateurs et essais série/parallèle.
Pour une réparation, dimensions, technologie, courant, busbar et polarité doivent correspondre au module d'origine. La busbar unique nécessite une disposition spécifique du ribbon.
Caractéristiques techniques SC1P1-78x78
| Référence | SC1P1-78x78 |
| Technologie | Silicium polycristallin |
| Pmax | Environ 1,15 Wp |
| Vmp | 0,544 V |
| Imp | 2,10 A |
| Voc | 0,64 V |
| Isc | 2,48 A |
| Rendement | 18,7% |
| Busbar | 1BB |
| Dimensions | 78x78 mm, environ 3x3 pouces |
| Épaisseur | 170 ± 20 µm |
| Poids | Environ 4 g |
Que produisent 12, 24 ou 36 cellules ?
En série, les tensions s'additionnent et le courant reste proche de 2,10 A. Les valeurs sont théoriques avant pertes dues à la température, au mismatch, à la soudure et à l'encapsulation.
| Cellules | Vmp | Voc | Puissance |
| 12 | 6,53 V | 7,68 V | 13,8 Wp |
| 24 | 13,06 V | 15,36 V | 27,6 Wp |
| 36 | 19,58 V | 23,04 V | 41,4 Wp |
Choisir le nombre de cellules selon la tension demandée par la charge ou le régulateur. Mettre en parallèle uniquement des chaînes complètes et homogènes.
Projets STEM et kits photovoltaïques éducatifs
La taille compacte facilite la manipulation en laboratoire. On peut mesurer tension et courant selon la lumière, comparer série et parallèle et étudier l'ombrage, l'inclinaison et la température.
Découvrez Le Soleil en Classe et les kits éducatifs MR WATT
Comment souder une cellule 1BB
La busbar unique constitue la ligne principale de collecte. Utiliser ribbon et flux compatibles, panne propre et contact bref. Ne pas plier le wafer et vérifier continuité, polarité et tension après chaque chaîne.
Lire le guide MR WATT sur la soudure des cellules solaires
Questions fréquentes
S'agit-il d'un panneau photovoltaïque complet ?
Non. C'est une cellule d'environ 1,15 Wp nécessitant connexions, support, isolation et encapsulation.
Que signifie 1BB ?
Une busbar principale collecte le courant. Le ribbon et la soudure doivent correspondre à cette géométrie.
Combien de cellules pour un petit module 12 V ?
24 cellules fournissent environ 13,06 V Vmp ; 36 cellules environ 19,58 V. Le choix dépend de la charge et du régulateur.
Convient-elle aux expériences scolaires ?
Oui. Elle facilite les mesures de tension, courant, série, parallèle et réponse à la lumière.
Peut-elle être utilisée dehors sans protection ?
Non. Elle doit être encapsulée et protégée de l'humidité, des chocs et de la flexion.
