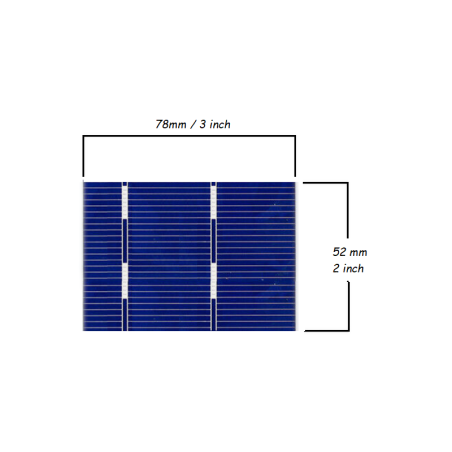

Célula solar policristalina de 2"x3" o 52x78mm de 2BB
Célula solar policristalina de 52x78 mm (2x3 pulgadas), aproximadamente 0,73 Wp y 2 busbars. Valores nominales: Vmp 0,544 V, Imp 1,40 A, Voc 0,64 V y eficiencia del 18,7%.
Formato rectangular compacto para mini módulos, prototipos, maquetas y laboratorios STEM. Es una célula desnuda: necesita ribbon, soldadura, soporte y encapsulado.
La célula solar policristalina 52x78 mm 2BB produce aproximadamente 0,73 Wp para pequeños módulos fotovoltaicos, prototipos, maquetas y actividades educativas. Los valores nominales en máxima potencia son 0,544 V y 1,40 A.
No es un panel listo para usar. La construcción del módulo requiere ribbon compatible con las dos busbars, soldadura controlada, soporte, aislamiento y encapsulado contra humedad e impactos.
¿Por qué elegir 52x78 mm con 2BB?
La forma rectangular permite diseñar módulos pequeños y alargados, mientras las dos busbars proporcionan dos líneas principales para recoger la corriente. Es útil cuando se necesita menos corriente y menor tamaño que con células 78x78 o 78x156 mm.
Para reparaciones deben coincidir dimensiones, tecnología, corriente, busbars y datos eléctricos. Un diseño 2BB no es automáticamente intercambiable con 1BB o 3BB.
Especificaciones técnicas SC1P2-52x78
| Referencia | SC1P2-52x78 |
| Tecnología | Silicio policristalino |
| Potencia Pmax | Unos 0,73 Wp |
| Vmp | 0,544 V |
| Imp | 1,40 A |
| Voc | 0,64 V |
| Isc | 1,65 A |
| Eficiencia | 18,7% |
| Busbars | 2BB |
| Dimensiones | 52x78 mm, aproximadamente 2x3 pulgadas |
| Espesor | 170 ± 20 µm |
| Peso | Unos 4 g |
¿Qué producen 12, 24 o 36 células?
En serie se suman las tensiones y la corriente permanece cerca de 1,40 A. Son valores teóricos antes de pérdidas por temperatura, mismatch, soldadura y encapsulado.
| Células | Vmp | Voc | Potencia |
| 12 | 6,53 V | 7,68 V | 8,76 Wp |
| 24 | 13,06 V | 15,36 V | 17,52 Wp |
| 36 | 19,58 V | 23,04 V | 26,28 Wp |
Elija la configuración según la tensión necesaria para la carga o el regulador. Para aumentar corriente, conecte en paralelo cadenas completas y homogéneas.
Proyectos STEM y kits fotovoltaicos educativos
Esta célula es cómoda para experimentos sobre luz, inclinación, sombreado y conexiones serie/paralelo. El formato pequeño mantiene compacto el banco de pruebas.
Descubre El Sol en Clase y los kits educativos MR WATT
Cómo soldar una célula 2BB
Use ribbon y flux compatibles con ambas busbars, punta limpia, temperatura controlada y contactos breves. No doble la célula y compruebe continuidad, polaridad y tensión tras cada cadena.
Lea la guía MR WATT para soldar células solares
Preguntas frecuentes
¿Es un panel fotovoltaico completo?
No. Es una célula de aproximadamente 0,73 Wp que necesita conexiones, soporte, aislamiento y encapsulado.
¿Qué significa 2BB?
Indica dos busbars principales de recogida. El ribbon y la disposición de soldadura deben ser compatibles.
¿Cuántas células necesita un pequeño módulo de 12 V?
24 células proporcionan aproximadamente 13,06 V Vmp. Con 36 células se obtienen unos 19,58 V.
¿Sirve para prototipos y laboratorios?
Sí. Su tamaño compacto facilita pruebas serie/paralelo y medidas de tensión y corriente.
¿Puede usarse fuera sin protección?
No. Debe encapsularse y protegerse de humedad, impactos y flexión.
