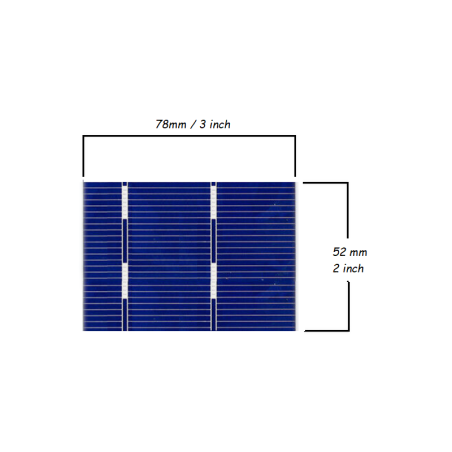

Polykristalline Solarzelle 2”x3” oder 52x78mm mit 2BB
Polykristalline Solarzelle 52x78 mm (2x3 Zoll) mit etwa 0,73 Wp und 2 Busbars. Nennwerte: Vmp 0,544 V, Imp 1,40 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Kompaktes rechteckiges Format für Mini-Module, Prototypen, Modelle und STEM-Labore. Es ist eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 52x78 mm 2BB erzeugt etwa 0,73 Wp für kleine Photovoltaikmodule, Prototypen, Modelle und Bildungsprojekte. Die Nennwerte am maximalen Leistungspunkt betragen 0,544 V und 1,40 A.
Sie ist kein fertiges Solarmodul. Der Aufbau benötigt Ribbon für beide Busbars, kontrolliertes Löten, mechanische Unterstützung, Isolation und Encapsulation gegen Feuchtigkeit und Stöße.
Warum 52x78 mm mit 2BB wählen?
Die rechteckige Form ermöglicht kleine längliche Module, während zwei Busbars zwei Hauptsammellinien bereitstellen. Das Format ist sinnvoll, wenn weniger Strom und Platz als bei 78x78- oder 78x156-mm-Zellen benötigt werden.
Für Reparaturen müssen Abmessungen, Technologie, Strom, Busbars und elektrische Daten passen. 2BB ist nicht automatisch mit 1BB oder 3BB austauschbar.
Technische Daten SC1P2-52x78
| Referenz | SC1P2-52x78 |
| Technologie | Polykristallines Silizium |
| Pmax | Etwa 0,73 Wp |
| Vmp | 0,544 V |
| Imp | 1,40 A |
| Voc | 0,64 V |
| Isc | 1,65 A |
| Wirkungsgrad | 18,7% |
| Busbars | 2BB |
| Abmessungen | 52x78 mm, etwa 2x3 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 4 g |
Was liefern 12, 24 oder 36 Zellen?
In Reihe addieren sich die Spannungen; der Strom bleibt ungefähr 1,40 A. Es sind theoretische Werte vor Verlusten durch Temperatur, Mismatch, Lötung und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 8,76 Wp |
| 24 | 13,06 V | 15,36 V | 17,52 Wp |
| 36 | 19,58 V | 23,04 V | 26,28 Wp |
Die Konfiguration richtet sich nach der benötigten Spannung von Last oder Regler. Zur Stromerhöhung nur vollständige, gleiche Strings parallel schalten.
STEM-Projekte und Photovoltaik-Lernsets
Die Zelle eignet sich für Experimente zu Licht, Neigung, Verschattung sowie Reihen- und Parallelschaltung. Das kleine Format hält den Versuchsaufbau kompakt.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Eine 2BB-Zelle löten
Ribbon und Flussmittel für beide Busbars, saubere Spitze, kontrollierte Temperatur und kurze Kontaktzeit verwenden. Die Zelle nicht biegen und nach jedem String Durchgang, Polarität und Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Häufige Fragen
Ist dies ein vollständiges Photovoltaikmodul?
Nein. Es ist eine einzelne Zelle mit etwa 0,73 Wp und benötigt Verbindungen, Träger, Isolation und Encapsulation.
Was bedeutet 2BB?
Zwei Hauptbusbars sammeln den Strom. Ribbon und Lötaufbau müssen dazu passen.
Wie viele Zellen braucht ein kleines 12-V-Modul?
24 Zellen liefern nominal etwa 13,06 V Vmp; 36 Zellen etwa 19,58 V.
Ist sie für Prototypen und Labore geeignet?
Ja. Das kompakte Format erleichtert Reihen-/Parallelversuche sowie Spannungs- und Strommessungen.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und Biegung encapsuliert werden.
